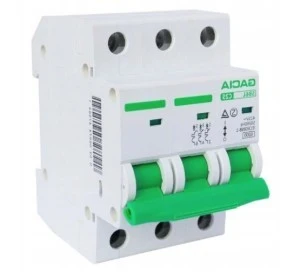

Wyłącznik Nadmiarowo Prądowy 6kA B 3P 63A
VCX -
SB6L 3P 63B
✔️ Jego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną.
✔️ Przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć).
✔️ Chroni obwody odbiorcze instalacji oraz urządzenia elektryczne w gospodarstwach domowych i innych.
✔️ Mogą być również używane sporadycznie jako wyłącznik główny obwodu.
✔️ Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
Zestaw składa się z
- 1 szt. Wyłącznik Nadmiarowo Prądowy SB6L 3P 63B
Dane techniczne
- Prąd znamionowy: 63A
- Charakterystyka: B
- Znamionowa odporność impulsowa (1,2/50) Uimp: 6000
- Napięcie znamionowe Ue: 415 V
- Izolacja znamionowa Ui: 500 V
- Częstotliwość prądu Hz: 50/60
- Żywotność elektryczna: 6000
- Żywotność mechaniczna: 100000
- Wskaźnik pozycji pracy: tak
- Stopień ochrony: IP20
- Temp. składowania: -30/+70°C
- Temp. pracy: -30/+50°C
- Maksymalny przekrój przewodów łączeniowych: 25 mm2
- Moment dokręcenia zacisków łączeniowych: 3Nm
- Możliwość podłączenia za pomocą szyn grzebieniowych: tak
SCHEMAT PODŁĄCZENIA:
Wyłącznik instalacyjny SB6L zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
