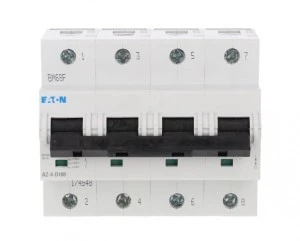

Wyłącznik nadprądowy 4P D 100A 25kA AC AZ-4-D100 174548
Wyłącznik nadprądowy AZ-4-D100 to czterobiegunowe urządzenie ochronne o charakterystyce D, przeznaczone do zabezpieczania obwodów zasilania w instalacjach przemysłowych i budynkowych. Konstrukcja umożliwia ochronę obwodów z dużymi prądami rozruchowymi, typowo przy napędach i obciążeniach indukcyjnych.
Cechy techniczne
- Liczba biegunów: 4 (4P).
- Prąd znamionowy: 100 A.
- Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz.
- Charakterystyka wyzwalania: D (przydatna przy wysokich prądach rozruchowych).
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 25 kA.
- Klasa ograniczenia energii: 3; Kategoria przepięcia: 3; Stopień zanieczyszczenia: 2.
- Stopień ochrony: IP20.
- Głębokość wbudowania: 75 mm; szerokość: 4 moduły.
- Możliwość podłączenia przewodów: 2,5–50 mm?.
- Jednoczesne rozłączanie bieguna N: nie (neutralny nie jest rozłączany jednocześnie).
- Zakres temperatury pracy: -25°C do +55°C z liniowym zmniejszeniem dopuszczalnego obciążenia prądowego przy wyższych temperaturach.
- Materiały izolacyjne odporne na korozję i promieniowanie UV; konstrukcja trwała w szerokim zakresie temperatur.
- Możliwość dodatkowego wyposażenia — akcesoria montażowe i pomocnicze elementy sterujące.
Zastosowanie produktu
- Ochrona obwodów zasilających silniki, sprężarki, pompy i inne urządzenia o dużych prądach rozruchowych.
- Rozdzielnice główne i pomocnicze w zakładach przemysłowych.
- Instalacje w budynkach komercyjnych i użyteczności publicznej do rozdziału obciążeń.
- Aplikacje wymagające ograniczenia energii zwarciowej klasy 3 oraz zdolności łączeniowej 25 kA.
- Systemy, gdzie istotne są wytrzymałość materiałów na warunki środowiskowe oraz możliwość podłączenia przewodów o dużych przekrojach.
