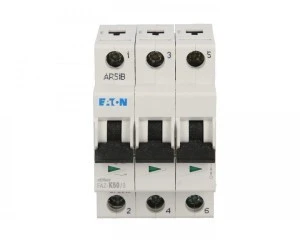

Wyłącznik nadprądowy 3P K 50A 15kA AC FAZ K50/3 278916

Wyłącznik nadprądowy 3P K 50A 15kA AC FAZ K50/3 278916

Wyłącznik nadprądowy FAZ K50/3 to 3-biegunowy aparat ochronny o prądzie znamionowym 50 A, przeznaczony do zabezpieczania obwodów trójfazowych w rozdzielnicach i panelach sterowniczych. Stosowany tam, gdzie wymagana jest zdolność łączeniowa 15 kA przy napięciach sieciowych do 415 V AC.

Cechy techniczne

• Typ: wyłącznik nadprądowy LS, 3-biegunowy (FAZ K50/3)
• Prąd znamionowy: 50 A
• Charakterystyki wyzwalania: B, C, D, K, S, Z
• Zdolność łączeniowa (Icu): 15 kA AC zgodnie z IEC/EN 60947-2
• Napięcie pracy: zakres 240–415 V AC (wartość znamionowa 400 V), częstotliwość 50 Hz
• Maksymalny dopuszczalny bezpiecznik ochronny: 125 A
• Stopień ochrony: IP20; montaż na szynie DIN
• Przekrój przewodów przy zaciskach: do 25 mm?
• Wymiary: szerokość 45 mm, wysokość 80 mm
• Temperatura pracy: od -40 °C do +75 °C
• Żywotność mechaniczna: >10 000 operacji
• Zgodność z normami: IEC/EN 60947-2, IEC/EN 60898 (parametry znamionowe urządzenia)

Zastosowanie

• Zabezpieczanie obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych
• Ochrona obwodów zasilających silniki i napędy — dobór charakterystyki (K/S/Z) dla prądów rozruchowych
• Stosowanie w tablicach sterowniczych, panelach maszynowych oraz instalacjach HVAC
• Wymiany i modernizacje aparatów na szynie DIN w instalacjach 240/415 V, 50 Hz
• Ochrona gałęzi zasilających o maksymalnym doborze stopnia zabezpieczenia do 125 A
