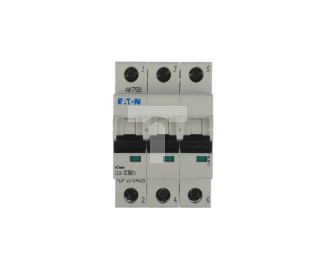

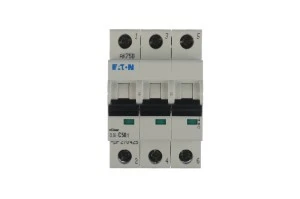

Wyłącznik nadprądowy 3P C 50A 6kA AC CLS6-C50/3-DP 270425

Zwarcia i przeciążenia sieci elektrycznych o jedne z najgroźniejszych i najczęściej pojawiających się zagrożeń występujących w instalacjach elektrycznych. Wyłączniki nadprądowe to jedne z najczęściej stosowanych elementów automatyki zabezpieczeniowej chroniących urządzenia i instalację od skutków zwarć i przeciążeń. Długotrwałe przeciążenie może być skutkiem uszkodzenia urządzenia, izolacji przewodu lub w konsekwencji porażeniem prądem lub nawet pożarem. Trójfazowy wyłącznik samoczynny C 50A CLS6 270425 wyprodukowała firma Eaton. Prąd znamionowy tego aparatu wynosi 50A natomiast klasa wyzwalania określona została charakterystyką typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Montowane są w budownictwie mieszkaniowym i użyteczności publicznej a także w przemyśle. Zwarciowa zdolność wyłączeniowa określana jest na poziomie 6kA.
