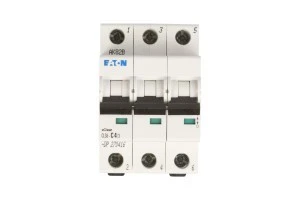

Wyłącznik nadprądowy 3P C 4A 6kA AC CLS6‑C4/3‑DP 270416

Podstawowymi i jednymi z najczęściej stosowanych urządzeń automatyki zabezpieczeniowej są wyłączniki nadprądowe. Wykorzystywane są do ograniczania skutków zwarć i przeciążeń instalacji elektrycznych. Prąd przepływający przez obwód o zbyt dużej wartości w stosunku do wartości prądu znamionowego wyłącznika powoduje jego wyłączenie i przerwanie zasilanego obwodu. Wyłączenie zasilania ma na celu ochronę urządzeń i instalacji przed uszkodzeniem, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem pożaru. Długotrwałe przeciążenie instalacji w znaczy sposób przyspiesza starzenie izolacji.Modułowy wyłącznik nadprądowy 3P C 4A CLS6 270416 wyprodukowany został przez firmę Eaton. Jest to aparat trójfazowy, trójbiegunowy o prądzie znamionowym wynoszącym 4A i działający zgodnie z charakterystyką wyzwalania typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA.
