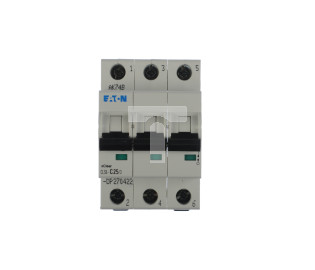

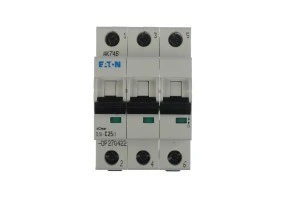

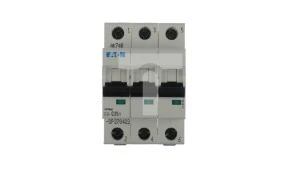

Wyłącznik nadprądowy 3P C 25A 6kA AC CLS6‑C25/3‑DP 270422

Cena:

Produkt wycofany z oferty. W jego miejsce proponujemy:

Wyłącznik nadprądowy 3P C 25A 6kA AC xPole Home HN-C25/3 194893

Podstawowe i jedne z najczęściej stosowanych urządzeń automatyki zabezpieczeniowej to wyłączniki nadprądowe. Wykorzystywane są do ograniczania skutków zwarć i przeciążeń instalacji elektrycznych. Prąd przepływający przez obwód o zbyt dużej wartości w stosunku do wartości prądu znamionowego wyłącznika powoduje jego wyłączenie i przerwanie zasilanego obwodu. Wyłączenie zasilania ma na celu ochronę urządzeń i instalacji przed uszkodzeniem, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem pożaru. Długotrwałe przeciążenie instalacji w znaczy sposób przyspiesza starzenie izolacji.Modułowy wyłącznik nadprądowy 3P C 25A CLS6 270422 wyprodukowany został przez firmę Eaton. Jest to aparat trójbiegunowy o prądzie znamionowym wynoszącym 25A i działający zgodnie z charakterystyką wyzwalania typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnesowego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA.

Dane techniczne

Napięcie znamionowe [V]
400
Głębokość wbudowania [mm]
70.5000
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
Stopień zanieczyszczenia
2
Klasa ograniczenia energii
3
Stopień ochrony (IP)
IP20
Częstotliwość [Hz]
50
Jednocześnie rozłączany biegun N
Liczba biegunów
3
Prąd znamionowy [A]
25
Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2 [kA]
0
Szerokość wyrażona liczbą modułów
3
Kategoria przepięcia
3
Rodzaj napięcia
AC
Charakterystyka wyzwalania
C
Możliwość dodatkowego wyposażenia

Dane logistyczne

Ean
4015082704223
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.33
Wysokość opakowania [mm]
50
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
