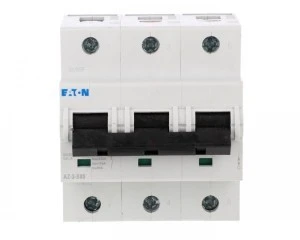

Wyłącznik nadprądowy 3P B 80A 25kA AC AZ‑3‑B80 174512

Wyłącznik nadprądowy 3P B 80A 25kA AC AZ-3-B80 174512

Trójbiegunowy wyłącznik nadprądowy AZ-3-B80 o prądzie znamionowym 80 A i charakterystyce wyzwalania B, przeznaczony do ochrony obwodów w instalacjach przemysłowych i budynkowych zasilanych prądem przemiennym (AC). Produkt stosowany w rozdzielnicach modułowych do zabezpieczania obwodów zasilających gniazda, oświetlenie i niewielkie odbiorniki.

Cechy techniczne

• Prąd znamionowy: 80 A
• Napięcie znamionowe: 400 V AC, częstotliwość 50 Hz
• Liczba biegunów: 3 (trójbiegunowy), bez jednoczesnego rozłączania biegu N
• Charakterystyka wyzwalania: B (szybkie wyzwalanie przy niewielkich przeciążeniach)
• Zdolność łączeniowa / zwarciowa: 25 kA
• Straty mocy: 21,3 W przy prądzie znamionowym
• Stopień ochrony: IP20
• Szerokość: 3 moduły, głębokość montażowa: 75 mm
• Zakres temperatur pracy: -25°C do +55°C
• Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
• Możliwość dodatkowego wyposażenia: tak (np. styki pomocnicze i akcesoria montażowe)
• Przyłącza przewodów przystosowane do odpowiednich przekrojów przewodów dla podanych prądów

Zastosowanie produktu

• Zabezpieczanie obwodów dystrybucyjnych w rozdzielnicach modułowych budynków mieszkalnych i komercyjnych
• Ochrona obwodów gniazd i oświetlenia w instalacjach przemysłowych i usługowych
• Stosowanie w układach zasilania, gdzie wymagana jest selektywność i charakterystyka B dla zabezpieczeń przewodów
• Zastosowania w instalacjach o umiarkowanych warunkach środowiskowych zgodnych ze stopniem ochrony IP20 oraz zakresem temperatur pracy
