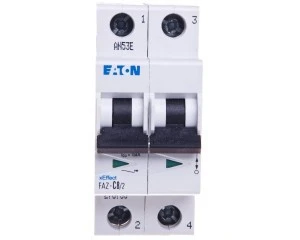

Wyłącznik nadprądowy 2P C 8A 15kA AC FAZ C8/2 278755

Wyłącznik nadprądowy 2P C 8A 15kA AC FAZ C8/2 278755

Wyłącznik nadprądowy FAZ C8/2 to dwubiegunowy miniaturowy wyłącznik instalacyjny o charakterystyce C przeznaczony do ochrony obwodów w instalacjach budynkowych i przemysłowych. Urządzenie przeznaczone jest do montażu na szynie DIN i pracy w sieciach AC oraz w aplikacjach DC do 60 V na biegun.

Cechy techniczne

• Prąd znamionowy: 8 A
• Liczba biegunów: 2 (2P)
• Charakterystyka wyzwalania: C
• Rodzaj napięcia: AC, częstotliwość 50 Hz; napięcie znamionowe 400 V (dop. eksploatacyjne 240/415 V AC)
• Praca DC: dopuszczalne napięcie do 60 V na biegun
• Znamionowa zwarciowa zdolność łączeniowa: 15 kA (wg IEC/EN 60947-2); 10 kA (wg EN 60898)
• Stopień ochrony: IP20 (IP40 po zabudowie)
• Zakres temperatur pracy: od -40°C do +75°C
• Montaż: szyna DIN
• Dopuszczalne przekroje przewodów: do 25 mm? lub 2 × 10 mm?
• Wymiary montażowe: szerokość 2 moduły, głębokość wbudowania 70,5 mm
• Stopień zanieczyszczenia: 2; kategoria przepięcia: 3; klasa ograniczenia energii: 3
• Jednoczesne rozłączanie bieguna N: nie
• Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe/dodatkowe elementy zgodne z systemem)

Zastosowanie produktu

• Ochrona obwodów zasilających w rozdzielnicach modułowych budynków mieszkalnych, komercyjnych i obiektów użyteczności publicznej
• Aplikacje przemysłowe: obwody oświetleniowe, gniazdka i niewielkie silniki, gdzie wymagana jest charakterystyka C
• Systemy zasilania o zdolności zwarciowej do 15 kA wymagające pewnego wyłączania przy zwarciach
• Instalacje z częściami DC do 60 V (np. układy pomocnicze), zgodnie z dopuszczalnymi napięciami na biegun
• Rozwiązania modułowe na szynach DIN, gdzie istotne są ograniczone wymiary (2 moduły) i możliwość dodatkowego wyposażenia
