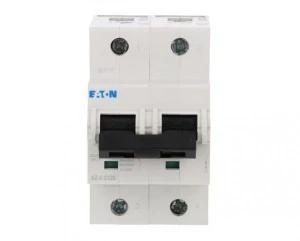

Wyłącznik nadprądowy 2P C 125A 15kA AC AZ-2-C125 211810
Dwubiegunowy wyłącznik nadprądowy AZ-2-C125 o prądzie znamionowym 125 A i charakterystyce wyzwalania C, przeznaczony do ochrony obwodów zasilających w instalacjach przemysłowych, budynkowych oraz aplikacjach transportowych.
Cechy techniczne
- Liczba biegunów: 2; jednoczesne rozłączanie przewodu N: Nie.
- Prąd znamionowy: 125 A; charakterystyka wyzwalania: C (typowa ochrona przed przeciążeniami i zwarciami w obwodach z obciążeniami indukcyjnymi).
- Napięcie znamionowe: 230 V AC, częstotliwość 50 Hz.
- Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2: 15 kA.
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 0 kA.
- Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
- Stopień ochrony: IP20; szerokość: 2 moduły; głębokość wbudowania: 75 mm.
- Zakres temperatur pracy: -25 °C do +55 °C; odporność na korozję i promieniowanie UV oraz dobrana izolacja do aplikacji przemysłowych i transportowych.
- Dopuszczalne przekroje przyłączeniowe: 2,5–50 mm?; montaż na szynie DIN.
- Trwałość mechaniczna: ponad 10 000 operacji.
- Możliwość dodatkowego wyposażenia: Tak (np. pomocnicze styki, blokady, cewki zwłoczne/wyzwalacze zdalne).
Zastosowanie produktu
- Ochrona obwodów zasilających silniki, odbiorniki i obwody dystrybucyjne w zakładach przemysłowych.
- Rozdzielnice budynkowe i podsieci w obiektach komercyjnych oraz administracyjnych.
- Aplikacje transportowe i kolejowe wymagające odporności na drgania i warunki środowiskowe (normy konstrukcyjne odnoszące się do zastosowań w transporcie).
- Panele sterownicze i rozdzielnice pomocnicze — ochrona obwodów sterowania i automatyki.
- Systemy, gdzie wymagane są kompaktowe wyłączniki modułowe z możliwością rozbudowy o akcesoria pomocnicze.
