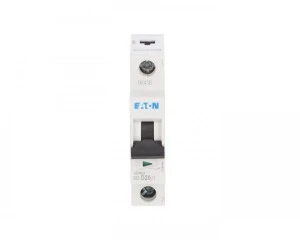

Wyłącznik nadprądowy 1P D 20A 15kA AC FAZ D20/1 278585

Wyłącznik nadprądowy 1P D 20A 15kA AC FAZ D20/1 278585

Jednobiegunowy wyłącznik nadprądowy FAZ D20/1 o charakterystyce D przeznaczony do zabezpieczania obwodów AC w instalacjach przemysłowych i budynkowych, szczególnie w układach z dużymi prądami rozruchowymi. Urządzenie służy do ochrony przed przeciążeniami i zwarciami w rozdzielnicach modułowych montowanych na szynie DIN.

Cechy techniczne

• Prąd znamionowy: 20 A; charakterystyka wyzwalania: D (prądy rozruchowe wyższe niż B/C).
• Liczba biegunów: 1; jednoczesne rozłączanie bieguna N: nie.
• Rodzaj napięcia: AC; znamionowe napięcie pracy: 240/415 V AC; częstotliwość: 50 Hz.
• Zdolność łączeniowa: do 15 kA (wg IEC/EN 60947-2); zgodnie z EN 60898 znamionowa zdolność łączeniowa: 10 kA.
• Klasa ograniczenia energii: 3.
• Wymiary montażowe: szerokość 1 moduł; głębokość wbudowania: 71 mm; montaż na szynie DIN.
• Stopień ochrony: IP20 (po zabudowie panelowej IP40); pracuje w temperaturach od -40°C do 75°C.
• Odporność: zwiększona odporność na korozję, odporność cieplna i na promieniowanie UV (wg danych producenta).
• Możliwość dodatkowego wyposażenia: tak (akcesoria do blokad i rozszerzeń funkcjonalności).
• Zgodność z normami: IEC/EN 60947-2 i IEC/EN 60898; montaż i eksploatacja zgodnie z instrukcją producenta.

Zastosowanie produktu

• Ochrona obwodów zasilających silniki i inne obciążenia indukcyjne o wysokich prądach rozruchowych.
• Zabezpieczenie rozdzielnic modułowych w zakładach przemysłowych oraz instalacjach budynków użyteczności publicznej i komercyjnych.
• Stosowanie w instalacjach zasilania maszyn, układach sterowania oraz obwodach gniazd i oświetlenia wymagających charakterystyki D.
• Montaż wewnątrz rozdzielnic na szynie DIN; nie przeznaczony do bezpośredniej instalacji zewnętrznej bez odpowiedniej zabudowy.
