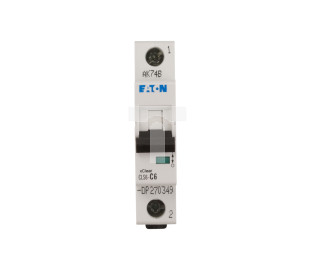

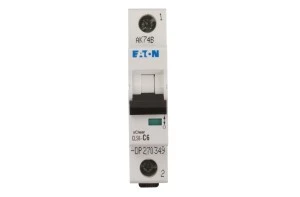

Wyłącznik nadprądowy 1P C 6A 6kA AC CLS6‑C6‑DP 270349

Cena:
Na zamówienie od TIM

Produkt wycofany z oferty. W jego miejsce proponujemy:

Wyłącznik nadprądowy 1P C 6A 6kA AC xPole Home HN-C6/1 194828

mocy 400WWyłącznik nadprądowy to jeden z podstawowych i najczęściej stosowanych urządzeń automatyki zabezpieczeniowej wykorzystywanych do ograniczania skutków zwarć i przeciążeń instalacji elektrycznej. Prąd przepływający przez obwód o zbyt dużej wartości w stosunku do wartości prądu znamionowego wyłącznika powoduje jego wyłączenie i przerwanie zasilanego obwodu. Wyłączenie zasilania ma na celu ochronę urządzeń i instalacji przed uszkodzeniem, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem pożaru. Długotrwałe przeciążenie instalacji w znaczy sposób przyspiesza starzenie izolacji.Modułowy wyłącznik nadprądowy 1P C 6A CLS6 270349 wyprodukowany został przez firmę Eaton. Jest to aparat jednomodułowy, jednobiegunowy o prądzie znamionowym wynoszącym 6A i działający zgodnie z charakterystyką wyzwalania typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłącznik może być doposażony w dodatkowe elementy takie jak np. styki pomocnicze, wyzwalacze wzrostowe napięciowe lub wyzwalacze podnapięciowe.Wyłącznik przeznaczony jest do mocowania na szynie montażowej TH-35. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA

Dane techniczne

Stopień ochrony (IP)
IP20
Częstotliwość [Hz]
50
Jednocześnie rozłączany biegun N
Napięcie znamionowe [V]
230
Głębokość wbudowania [mm]
70.5000
Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 [kA]
6
Stopień zanieczyszczenia
2
Klasa ograniczenia energii
3
Rodzaj napięcia
AC
Charakterystyka wyzwalania
C
Możliwość dodatkowego wyposażenia
Liczba biegunów
1
Prąd znamionowy [A]
6
Znamionowa zwarciowa zdolność łączeniowa wg IEC 60947-2 [kA]
0
Szerokość wyrażona liczbą modułów
1
Kategoria przepięcia
3

Dane logistyczne

Ean
4015082703493
Szerokość opakowania [mm]
17
Waga z opakowaniem [kg]
0.12
Wysokość opakowania [mm]
94
Długość opakowania [mm]
86
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
