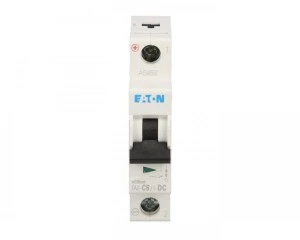

Wyłącznik nadprądowy 1P C 6A 15kA DC FAZ C6/1‑DC 279125

Wyłącznik nadprądowy 1P C 6A 15kA DC FAZ C6/1-DC 279125

Jednobiegunowy wyłącznik nadprądowy FAZ C6/1-DC przeznaczony do zabezpieczania obwodów zasilanych prądem stałym i przemiennym; stosowany w rozdzielnicach modułowych montowanych na szynie DIN, do ochrony obwodów o prądzie znamionowym 6 A przy charakterystyce wyzwalania C.

Cechy techniczne

• Prąd znamionowy: 6 A; liczba biegunów: 1 (1P).
• Charakterystyka wyzwalania: C (dobór do zabezpieczeń przewodów i obwodów ogólnego przeznaczenia).
• Rodzaj napięcia: AC/DC; znamionowe napięcie pracy: 250 V.
• Znamionowa zwarciowa zdolność łączeniowa wg EN 60898 / EN 60947-2: 10 kA.
• Wymiary i montaż: szerokość 45 mm (1 moduł), głębokość zabudowy 71 mm; głębokość całkowita 80 mm; montaż na standardowej szynie DIN.
• Stopień ochrony: IP20 (IP40 po zabudowie panelowej).
• Zakres temperatur pracy: od -40 °C do 75 °C.
• Trwałość: ponad 10 000 operacji (cykli) eksploatacyjnych.
• Klasa ograniczenia energii / selektywność: klasa 3.
• Jednoczesne rozłączanie bieguna N: nie.
• Możliwość dodatkowego wyposażenia: tak (opcjonalne akcesoria montażowe / ochronne).
• Częstotliwość (dla aplikacji AC): 50 Hz.

Zastosowanie

• Zabezpieczanie obwodów zasilanych prądem stałym w rozdzielnicach modułowych.
• Ochrona obwodów pomocniczych i zasilających w instalacjach DC oraz systemach mieszanych AC/DC.
• Montaż w rozdzielnicach szynowych na szynie DIN w aplikacjach przemysłowych i instalacyjnych.
• Stosowanie tam, gdzie wymagana jest charakterystyka C i zdolność łączeniowa do 10 kA zgodna z normami EN.
