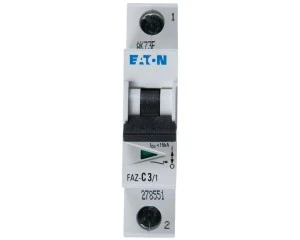

Wyłącznik nadprądowy 1P C 3A 15kA AC FAZ C3/1 278551

Wyłącznik nadprądowy 1P C 3A 15kA AC FAZ C3/1 278551

Jednobiegunowy wyłącznik nadprądowy FAZ C3/1 o prądzie znamionowym 3 A i charakterystyce C przeznaczony do ochrony obwodów w instalacjach jednofazowych 230 V AC (50 Hz) w budynkach i zakładach przemysłowych.

Cechy techniczne

• Prąd znamionowy: 3 A; liczba biegunów: 1 (całkowita liczba biegunów: 1).
• Napięcie znamionowe: 230 V AC, częstotliwość: 50 Hz; rodzaj napięcia: AC.
• Charakterystyka wyzwalania: C — odpowiednia dla obciążeń o umiarkowanym prądzie rozruchowym (np. silniki, transformatory, obwody gniazd i oświetlenia).
• Znamionowa zwarciowa zdolność łączeniowa: 10 kA wg EN 60898; do 15 kA wg IEC/EN 60947-2.
• Klasa ograniczenia energii: 3; kategoria przepięcia: 3; stopień zanieczyszczenia: 2.
• Stopień ochrony: IP20 (po zamontowaniu w rozdzielnicy możliwe warunki odpowiadające IP40).
• Wymiary montażowe: szerokość odpowiada 1 modułowi; głębokość zabudowy: 70,5 mm.
• Trwałość mechaniczna: ponad 10 000 operacji; zakres temperaturowy pracy: -40°C do +75°C.
• Złącza typu twin-purpose umożliwiające podłączenie przewodów o różnych przekrojach; nie rozłącza jednocześnie przewodu N.
• Możliwość dodatkowego wyposażenia (np. styki pomocnicze/akcesoria) oraz montaż w dowolnym położeniu na szynie DIN.
• Normy techniczne: IEC/EN 60947-2 oraz IEC/EN 60898 (dotyczące konstrukcji i cech wyłączników miniaturowych).

Zastosowanie produktu

• Ochrona obwodów jednofazowych w rozdzielnicach budynków mieszkalnych, usługowych i obiektów przemysłowych.
• Zabezpieczenie obwodów gniazdowych, oświetlenia oraz urządzeń z umiarkowanym prądem rozruchowym (charakterystyka C).
• Wykorzystanie w instalacjach dystrybucji energii na poziomie lokalnych pętli zasilających, tablic rozdzielczych i modułowych systemów automatyki.
• Środowiska, gdzie wymagane są niewielkie wymiary (1 moduł) i wysoka zdolność łączeniowa (do 15 kA) przy zachowaniu standardowych parametrów montażowych.
• Systemy, w których przewidziano rozbudowę o akcesoria pomocnicze (styki pomocnicze, blokady), zgodnie z wymogami projektu.
