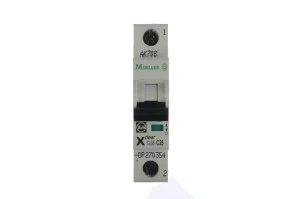

Wyłącznik nadprądowy 1P C 25A 6kA AC CLS6‑C25‑DP 270354

Zwarcia i przeciążenia sieci elektrycznych o jedne z najgroźniejszych i najczęściej pojawiających się zagrożeń występujących w instalacjach elektrycznych. Wyłączniki nadprądowe to jedne z najczęściej stosowanych elementów automatyki zabezpieczeniowej chroniących urządzenia i instalację od skutków zwarć i przeciążeń. Długotrwałe przeciążenie może być skutkiem uszkodzenia urządzenia, izolacji przewodu lub w konsekwencji porażeniem prądem lub nawet pożarem. Jednofazowy wyłącznik 1P C 25A 6kA CLS6 270354 wyprodukowany został przez firmę Eaton. Prąd znamionowy tego aparatu wynosi 25A zaś klasa wyzwalania określona została charakterystyką typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnetycznego odbywa się przy wystąpieniu prądu rzędu od 5 do 10 krotności prądu znamionowego wyłącznika.Budowa wyłączników pozwala na zainstalowanie dodatkowego wyposażenia, np. styków pomocniczych, dzięki którym możliwe jest zdalne sygnalizowanie funkcjonowania urządzenia. Aparat można także doposażyć w wyzwalacze wzrostowe napięciowe, które zdalnie otwierają styki wyłącznika w momencie pojawienia się napięcia, lub w wyzwalacze podnapięciowe, które wyzwalają wyłącznik w razie spadku napięcia w stosunku do wartości znamionowej. Wyłączniki nadprądowe montuje się na szynie montażowej TH-35. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA.
