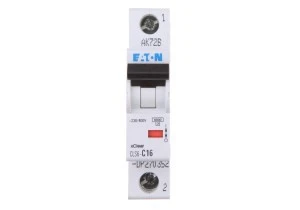

Wyłącznik nadprądowy 1P C 16A 6kA AC CLS6‑C16‑DP 270352

Podstawowymi i jednymi z najczęściej stosowanych urządzeń automatyki zabezpieczeniowej są wyłączniki nadprądowe. Wykorzystywane są do ograniczania skutków zwarć i przeciążeń instalacji elektrycznych. Prąd przepływający przez obwód o zbyt dużej wartości w stosunku do wartości prądu znamionowego wyłącznika powoduje jego wyłączenie i przerwanie zasilanego obwodu. Wyłączenie zasilania ma na celu ochronę urządzeń i instalacji przed uszkodzeniem, ochronę osób przed porażeniem i ostatecznie przed wystąpieniem pożaru. Długotrwałe przeciążenie instalacji w znaczy sposób przyspiesza starzenie izolacji.Modułowy wyłącznik nadprądowy 1P C 16A CLS6 270352 wyprodukowany został przez firmę Eaton. Jest to aparat jednomodułowy, jednobiegunowy o prądzie znamionowym wynoszącym 16A i działający zgodnie z charakterystyką wyzwalania typu C. Aparaty o takiej charakterystyce najczęściej znajdują zastosowanie w obwodach w których zastosowano urządzenia elektroenergetyczne o dużych prądach rozruchowych (silniki, transformatory). Granica zadziałania wyzwalacza termobimetalowego dla tego typu wyłącznika zawiera się od 1,13 do 1,45 krotności prądu znamionowego wyłącznika. Natomiast zadziałanie wyzwalacza elektromagnesowego odbywa się przy wystąpieniu prądu z przedziału od 5 do 10 krotności prądu znamionowego wyłącznika.Wyłączniki oferowane przez firmę EATON posiadają bogaty osprzęt dodatkowy tj. styki pomocnicze, wyzwalacze, a także obudowy. Są one przystosowane do szybkiego montażu na szynę standardową TS35 mm. Zwarciowa zdolność wyłączeniowa tego wyłącznika określana jest na poziomie 6kA.
