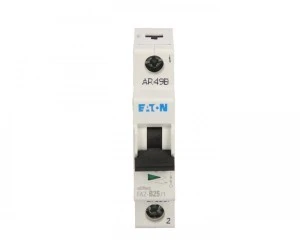

Wyłącznik nadprądowy 1P B 25A 15kA AC FAZ B25/1 278537

Wyłącznik nadprądowy 1P B 25A 15kA AC FAZ B25/1 278537

Jednobiegunowy wyłącznik nadprądowy FAZ B25/1 o charakterystyce B przeznaczony do ochrony obwodów jednofazowych przed przeciążeniem i zwarciem. Urządzenie zaprojektowano do montażu na szynie DIN w instalacjach budowlanych i przemysłowych.

Cechy techniczne

• Prąd znamionowy: 25 A, charakterystyka wyzwalania B (szybkie wyłączenie przy prądach udarowych)
• Rodzaj napięcia: AC, napięcie znamionowe: 230 V, częstotliwość 50 Hz
• Liczba biegunów: 1 (jednobiegunowy), szerokość: 45 mm (1 moduł)
• Znamionowa zwarciowa zdolność łączeniowa: 15 kA wg IEC 60947-2; wg EN 60898: 10 kA
• Klasa ograniczenia energii: 3
• Stopień ochrony: IP20 (możliwość konfiguracji IP40 zależnie od montażu)
• Głębokość zabudowy: 71 mm; całkowita głębokość urządzenia: 80 mm; montaż na szynie DIN
• Temperaturowy zakres pracy: od -40°C do 75°C; odporność na korozję i promieniowanie UV
• Możliwość dodatkowego wyposażenia (akcesoria montażowe i funkcjonalne)
• Zgodność konstrukcyjna z normami przemysłowymi dotyczącymi wyłączników nadprądowych (normy stosowane w projektowaniu urządzeń)

Zastosowanie produktu

• Ochrona obwodów zasilania jednofazowego w budynkach mieszkalnych, komercyjnych i obiektach przemysłowych
• Stosowanie w rozdzielnicach modularnych montowanych na szynę DIN
• Zabezpieczanie odbiorników o umiarkowanym prądzie rozruchowym (charakterystyka B)
• Wykorzystanie w instalacjach o wymaganej zdolności łączeniowej do 15 kA (np. obwody zbliżone do obciążeń przemysłowych)
• Aplikacje wymagające dodatkowego wyposażenia modułowego (styki pomocnicze, blokady) — możliwość adaptacji do specyficznych potrzeb instalacji
