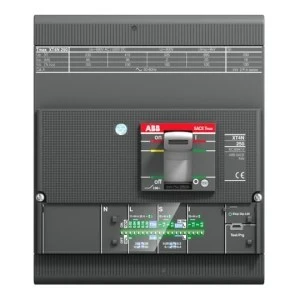

Wyłącznik mocy 4P 250A 36kA XT4N 250 z wyzwalaczem Ekip LSI In=250A 4p F F 1SDA068157R1
Czterobiegunowy wyłącznik mocy serii XT4N przeznaczony do zabezpieczania i rozłączania obwodów niskiego napięcia w instalacjach przemysłowych i dystrybucyjnych. Wyposażony w elektroniczny wyzwalacz Ekip LSI umożliwiający regulację składowych długotrwałej, krótkotrwałej i bezzwłocznej ochrony przeciążeniowo-zwarciowej.
Cechy techniczne
- Znamionowy prąd ciągły (Iu): 250 A.
- Liczba biegunów: 4 (4P).
- Znamionowa zwarciowa zdolność łączeniowa (lcu) przy 400 V, 50 Hz: 36 kA.
- Wyzwalacz: Ekip LSI (regulacja L — długotrwała, S — krótkotrwała, I — bezzwłoczna).
- Zakres nastaw wyzwalacza zwarciowego zwłocznego: do 250 A; zakres nastawy wyzwalacza bezzwłocznego: do 250 A.
- Zakres nastawy wyzwalacza przeciążeniowego: 100 A (wartość podana w dokumentacji produktu).
- Brak wbudowanych styków pomocniczych (zwiernych, rozwiernych lub przełącznych = 0).
- Wskaźnik wyłączenia: tak (sygnalizacja stanu wyłączenia wyłącznika).
- Zintegrowane zabezpieczenie różnicowoprądowe / przed zwarciem doziemnym: brak.
- Montowanie: nieodpowiedni do bezpośredniego montażu na szynie DIN; przewidziane mocowanie panelowe/korpusowe.
- Napędy: brak wbudowanego napędu silnikowego; możliwy montaż opcjonalnego napędu silnikowego.
- Wyzwalacz podnapięciowy: nieobecny.
- Wymiary (S×W×G): 140 × 160 × 82,5 mm; masa netto: 2,937 kg.
Zastosowanie produktu
- Zabezpieczanie linii głównych i sekcyjnych w rozdzielnicach niskiego napięcia (systemy 400 V, 50 Hz).
- Ochrona obwodów zasilających silniki i odbiorniki przemysłowe wymagające selektywnego nastawiania L-S-I.
- Stosowanie w instalacjach rozdziału energii w obiektach przemysłowych, komercyjnych i energetyce pomocniczej.
- Rozwiązania wymagające zdolności łączeniowej do 36 kA przy 400 V — rozdzielnie i tablice zasilające.
