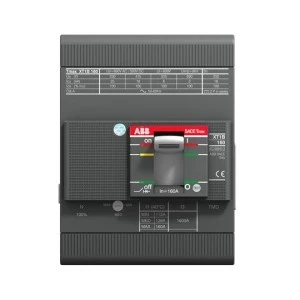

Wyłącznik mocy 4P 160A 36kA XT1N 160 z wyzwalaczem TMD 125-1250 4p F F InN=100 1SDA067427R1
Wyłącznik mocy 4-biegunowy przeznaczony do zabezpieczania i łączenia obwodów niskiego napięcia; wyposażony w wyzwalacz TMD o nastawach termiczno-magnetycznych, stosowany w rozdzielnicach przemysłowych i komercyjnych.
Cechy techniczne
- Liczba biegunów: 4
- Znamionowy prąd ciągły Iu: 125 A
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA
- Zakres nastawy wyzwalacza przeciążeniowego: 87,5 A
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 1250 A
- Wyposażenie pomocnicze: brak styków pomocniczych zwiernych, rozwiernych i przełącznych
- Wskaźnik wyłączenia: tak (wizualna informacja o stanie)
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
- Przeznaczenie montażowe: nie do montażu na szynie DIN (należy przewidzieć montaż w obudowie/na płycie rozdzielczej)
Zastosowanie produktu
- Zabezpieczanie głównych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych
- Ochrona obwodów silnikowych i napędów wymagających regulacji wyzwalacza termicznego i zwarciowego
- Stosowanie jako łącznik główny w tablicach rozdzielczych trójfazowych (4P) z wymogiem zdolności łączeniowej 36 kA
- Integracja w systemach dystrybucji mocy gdzie wymagana jest regulacja prądu przeciążeniowego i bezzwłocznej ochrony przeciwzwarciowej
- Aplikacje przemysłowe i komercyjne, gdzie wymagany jest opcjonalny napęd silnikowy dla zdalnego załączania/wyłączania
