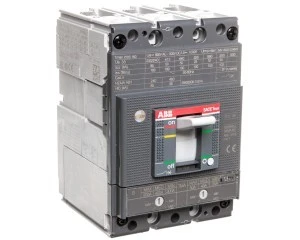

Wyłącznik mocy 3P 50A 50kA XT2S 160 z wyzwalaczem TMA 50-500 3p F F 1SDA067555R1
Trójfazowy wyłącznik automatyczny o stałej konstrukcji z przednimi stykami i wyzwalaczem magnetyczno-termicznym TMA; przeznaczony do rozdziału energii i zabezpieczania obwodów mocy w instalacjach przemysłowych i rozdzielnicach.
Cechy techniczne
- Znamionowy prąd: 160 A (model XT2S 160).
- Liczba biegunów: 3 (trójfazowy).
- Wyzwalacz: magnetyczno-termiczny TMA 50-500 3p (wyzwalacz z przodu urządzenia).
- Zdolność przerywania zwarcia: do 85 kA przy 220 V AC; 50 kA przy ~380–400 V AC (50 Hz).
- Zakres pracy częstotliwości: 50/60 Hz.
- Nastawa bezzwłocznego wyzwalacza zwarciowego: 300 A.
- Brak wbudowanych styków pomocniczych (zwiernych, rozwiernych i przełącznych).
- Posiada wskaźnik wyłączenia.
- Brak wbudowanego napędu silnikowego; dostępny opcjonalny napęd silnikowy.
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym i brak wyzwalacza podnapięciowego.
- Montaż: nieprzystosowany do bezpośredniego montażu na standardowej szynie DIN (przednie styki).
- Wymiary i masa: wysokość 208 mm, długość 145 mm, szerokość 130 mm; masa 1,2 kg.
- Produkcja: Włochy.
Zastosowanie
- Główne i pomocnicze rozdzielnice energetyczne w instalacjach przemysłowych i komercyjnych.
- Ochrona obwodów zasilających silniki, transformatory i układy z grupami rozdzielczymi.
- Systemy dystrybucji mocy wymagające wysokiej zdolności przerywania zwarć (np. 50 kA/400 V).
- Aplikacje pracujące w sieci 50/60 Hz, gdzie wymagane są regulowane wyzwalacze przeciążeniowe i bezzwłoczne zabezpieczenia zwarciowe.
