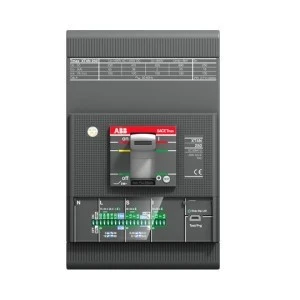

Wyłącznik mocy 3P 250A 50kA XT4S 250 z wyzwalaczem Ekip LS/I In=250A 3p F F 1SDA068475R1
Automatyczny wyłącznik mocy trójpolowy XT4S 250 z wyzwalaczem Ekip LS/I przeznaczony do ochrony obwodów rozdzielczych niskiego napięcia. Stosowany jako wyłącznik główny i gałęziowy w rozdzielnicach przemysłowych i komercyjnych.
Cechy techniczne
- Znamionowy prąd ciągły (In / Iu): 250 A
- Liczba biegunów: 3
- Znamionowa zwarciowa zdolność łączeniowa lcu (400 V, 50 Hz): 50 kA
- Zakres nastawy wyzwalacza przeciążeniowego: 100 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego: 250 A
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 250 A
- Wskaźnik wyłączenia: tak
- Liczba styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0/0/0
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak
- Z wyzwalaczem podnapięciowym: nie; zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
- Montaż: nieprzystosowany do standardowej szyny DIN; frontowe zaciski oraz stałe sprzęganie zgodne z konstrukcją serii XT4
- Rodzina produktu: ABB SACE Tmax XT4; wyzwalacz Ekip LS/I umożliwia konfigurację nastaw przeciążeniowych i zwarciowych
Zastosowanie produktu
- Wyłącznik główny i gałęziowy w rozdzielnicach niskiego napięcia dla obiektów przemysłowych i komercyjnych
- Ochrona linii zasilających i szyn zbiorczych wymagających zdolności łączeniowej 50 kA przy 400 V
- Systemy zabezpieczeń wykorzystujące wyzwalacz Ekip LS/I do precyzyjnej regulacji charakterystyk przeciążeniowych i zwarciowych
- Instalacje, gdzie wymagane jest zastosowanie opcjonalnego napędu silnikowego dla zdalnego załączania/wyłączania
- Integracja w rozdzielnicach zgodnych z konstrukcją serii XT4, gdzie stosuje się frontowe zaciski i stałe sprzęganie
