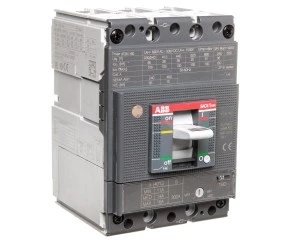

Wyłącznik mocy 3P 16A 36kA XT2N 160 z wyzwalaczem TMD 16-300 3p F F 1SDA067010R1
Wyłącznik mocy trójpolowy przeznaczony do ochrony obwodów niskiego napięcia, wyposażony w wyzwalacz termomagnetyczny TMD 16-300 3p F F. Stosowany w rozdzielnicach przemysłowych i instalacjach zasilających jako zabezpieczenie przeciążeniowe i zwarciowe.
Cechy techniczne
- Typ: wyłącznik mocy 3P z wyzwalaczem termomagnetycznym TMD 16-300 3p F F.
- Znamionowy prąd ciągły Iu: 16 A.
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz: 36 kA.
- Zakres nastawy wyzwalacza przeciążeniowego: 11,2 A (wartość zgodna z danymi produktu).
- Zakres nastawy bezzwłocznego wyzwalacza zwarciowego (instant): 300 A.
- Liczba biegunów: 3.
- Wskaźnik wyłączenia: TAK — wizualna informacja o stanie wyłącznika.
- Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0).
- Napęd: brak wbudowanego napędu silnikowego; dostępny opcjonalny napęd silnikowy.
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: NIE.
- Montaż: nie przeznaczony do montażu na szynie DIN (zgodnie z danymi).
Zastosowanie produktu
- Ochrona obwodów głównych i odgałęzień w rozdzielnicach przemysłowych i komercyjnych.
- Zabezpieczenie zasilania silników i transformatorów w układach, gdzie wymagane są wyższe zdolności łączeniowe (36 kA).
- Stosowanie jako wyłącznik łączeniowy w instalacjach zasilających w budynkach użyteczności publicznej i obiektach przemysłowych.
- Możliwość zdalnej eksploatacji po zastosowaniu opcjonalnego napędu silnikowego.
