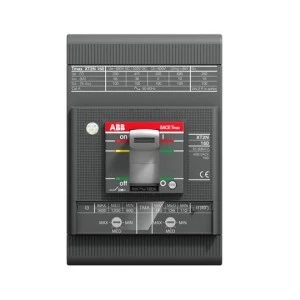

Wyłącznik mocy 3P 160A 50kA XT2S 160 z wyzwalaczem MA 100 Im=600...1400 3p F F 1SDA067769R1
Trójbiegunowy wyłącznik mocy SACE XT2S 160 z wyzwalaczem magnetycznym MA 100 przeznaczony do zabezpieczania obwodów zasilających, ochrony transformatorów i instalacji przemysłowych. Urządzenie posiada stały prąd znamionowy 100 A i regulowany element bezzwłoczny dla nastaw prądów zwarciowych.
Cechy techniczne
- Liczba biegunów: 3; konstrukcja z zaciskami czołowymi.
- Znamionowy prąd ciągły Iu = 100 A.
- Wyzwalacz magnetyczny MA 100 z nastawą bezzwłoczną Im w zakresie 600…1400 A.
- Zdolność łączeniowa Icu = 50 kA przy 400 V, 50 Hz.
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych = 0); wskaźnik wyłączenia obecny.
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym; brak wbudowanego napędu silnikowego; opcjonalny napęd silnikowy dostępny.
- Wymiary: 90 mm (szer.) × 130 mm (wys.) × 82,5 mm (głęb.); masa ≈ 1,4 kg.
- Zgodność z wymaganiami środowiskowymi: spełnia ograniczenia substancji niebezpiecznych (m.in. RoHS); stopień recyklingu urządzenia: 55,7%.
- Nieprzeznaczony do montażu na standardowej szynie DIN bez dodatkowego adaptera.
Zastosowanie produktu
- Ochrona głównych linii zasilających i rozdzielnic niskiego napięcia w instalacjach przemysłowych i komercyjnych.
- Zabezpieczenie transformatorów i podrozdzielnic przed przeciążeniami i zwarciami o wysokich prądach.
- Stosowanie w aplikacjach wymagających dużej zdolności łączeniowej (do 50 kA) oraz regulacji nastawy bezzwłocznej dla ochrony zwarciowej.
- Rozwiązanie dla paneli i rozdzielnic, gdzie wymagane są zaciski czołowe i wskaźnik wyłączenia; możliwość doposażenia w napęd silnikowy.
