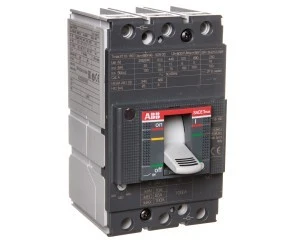

Wyłącznik mocy 3P 100A 18kA XT1B 160 z wyzwalaczem TMD 100-1000 3p F F 1SDA066807R1
Wyłącznik mocy 3P przeznaczony do ochrony i rozłączania obwodów trójfazowych o znamionowym prądzie 100 A; wyposażony w wyzwalacz TMD 100-1000 zapewniający nastawę parametrów przeciążeniowych i zwarciowych. Produkt oferowany przez ABB zgodny z Rozporządzeniem (UE) 2023/988 — oznakowanie i informacje bezpieczeństwa dostępne w języku polskim.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 100 A
- Liczba biegunów: 3
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V, 50 Hz: 18 kA
- Wyzwalacz: TMD 100-1000 3p F F — zakres nastawy bezzwłocznego wyzwalacza zwarciowego: 1000 A
- Zakres nastawy wyzwalacza przeciążeniowego: 70 A
- Styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0)
- Wskaźnik wyłączenia: tak
- Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak
- Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
- Przeznaczony do montażu w rozdzielnicach/obudowach — nie do montażu na szynie DIN
- Brak wyzwalacza podnapięciowego
Zastosowanie produktu
- Ochrona głównych i pomocniczych obwodów zasilających w rozdzielnicach przemysłowych i budynkowych
- Zabezpieczenie obwodów o prądzie do 100 A wymagających zdolności łączeniowej do 18 kA
- Aplikacje przemysłowe i komercyjne z wymaganą regulacją wyzwalania przeciążeniowego i zwarciowego
- Instalacje modernizacyjne i rozdzielnice, gdzie preferowane jest montowanie w obudowie zamiast na szynie DIN
