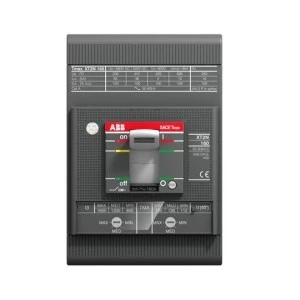

XT2H 160 MF 8,5 Im=120 3p F F wyłącznik kompaktowy 3P do ochrony silnika z wyzwalaczem magnetycznym MF 8,5; nastawa zwarciowa Im=120, zdolność wyłączania H (70kA przy 415V AC), wersja stacjonarna z zaciskami przednimi
Dane techniczne
CN
85362090
Liczba styków pomocniczych zwiernych
0
Znamionowy prąd ciągły Iu [A]
8,5
Liczba styków pomocniczych przełącznych
0
Wbudowany napęd silnikowy
Nie
Rodzaj elementu przełączającego
Przełącznik
Odpowiedni do montażu na szynie DIN
Nie
Opcjonalny napęd silnikowy
Tak
PKWiU
27.12.22.0
Liczba styków pomocniczych rozwiernych
0
Liczba biegunów
3
Stopień ochrony (IP)
IP20
Rodzaj przyłącza obwodu głównego
Połączenie bolcowe
Ze wskaźnikiem wyłączenia
Nie
Zintegrowane zabezpieczenie przed zwarciem doziemnym
Wyłącznik kompaktowy XT2H 160 MF 8,5 Im=120 3p F F
Wyłącznik kompaktowy XT2H 160 MF to trzybiegunowe urządzenie przeznaczone do rozdziału i ochrony obwodów niskiego napięcia. Stosowany jest w rozdzielnicach i szafach przemysłowych do zabezpieczania obciążeń o znamionowym prądzie ciągłym 8,5 A.
Cechy techniczne
Liczba biegunów: 3 (3p)
Znamionowy prąd ciągły Iu: 8,5 A
Parametr Im: 120 (wartość podana w nazwie produktu)
Stopień ochrony: IP20
Rodzaj przyłącza obwodu głównego: połączenie bolcowe
Budowa: urządzenie mocowane na stałe (nie na szynie DIN)
Element przełączający: przełącznik
Wbudowany napęd silnikowy: nie; opcjonalny napęd silnikowy: tak (dostępny jako akcesorium)
Liczba styków pomocniczych zwiernych/rozwiernych/przełącznych: 0/0/0
Zintegrowane zabezpieczenie przed zwarciem doziemnym: nie
Zastosowanie produktu
Główne rozdzielnice i pola dystrybucyjne w instalacjach przemysłowych i komercyjnych.
Ochrona i odłączanie obwodów z obciążeniami o znamionowym prądzie do 8,5 A.
Stosowanie w aplikacjach wymagających stałego mocowania i połączeń bolcowych.
Możliwość integracji z napędem silnikowym w celu zdalnego sterowania/odłączania (przy użyciu dostępnego opcjonalnego napędu).
