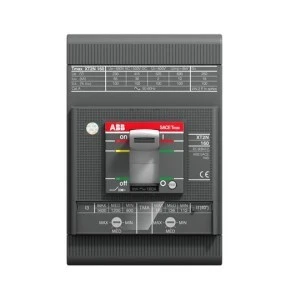

Wyłącznik kompaktowy XT2H 160 MF 4 Im=56 3p F F 1SDA067772R1
Wyłącznik kompaktowy 3P przeznaczony do ochrony silników z wyzwalaczem magnetycznym; stosowany w rozdzielnicach i układach sterowania silnikami, zapewnia selektywne odłączanie w warunkach zwarciowych przy nastawie Im=56.
Cechy techniczne
- Liczba biegunów: 3P.
- Nastawa zwarciowa: Im = 56 (wyzwalacz magnetyczny).
- Zdolność wyłączania: do 70 kA przy 415 V AC.
- Znamionowy prąd ciągły Iu: 4 A.
- Stopień ochrony: IP20.
- Rodzaj przyłącza obwodu głównego: połączenie bolcowe (bolce śrubowe).
- Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0.
- Wbudowany napęd silnikowy: brak; opcjonalny napęd silnikowy: dostępny.
- Budowa: urządzenie mocowane na stałe (nieprzystosowane do montażu na szynie DIN).
- Rodzaj elementu przełączającego: przełącznik.
- Wymiary (S × W × G): 90 × 130 × 82,5 mm; masa netto: 1,1 kg.
- Zaprojektowany zgodnie z normą EN45555 (parametry eksploatacyjne i ochrona silników).
- Brak zintegrowanego zabezpieczenia przed zwarciem doziemnym oraz wskaźnika wyłączenia.
Zastosowanie
- Ochrona silników niskiego napięcia w instalacjach przemysłowych i usługowych.
- Instalacje w rozdzielnicach głównych i rozdziałach silnikowych wymagające dużej zdolności wyłączania (do 70 kA).
- Zastosowanie w układach sterowania silnikami oraz panelach MCC, gdzie wymagane jest wyzwalanie magnetyczne przy nastawie Im=56.
- Montaż stały w obudowach i wydzielonych komorach rozdzielnic (połączenia bolcowe).
- Systemy, w których przewidziano możliwość zdalnego sterowania — instalacja opcjonalnego napędu silnikowego.
