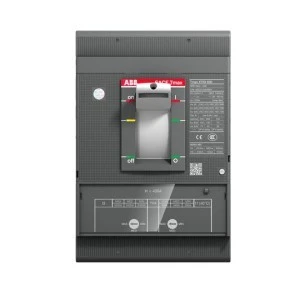

Wyłącznik kompaktowy 3P 400A 36kA XT5N 400 z wyzwalaczem TMA 400-4000 3p F F 1SDA100345R1
Trójfazowy wyłącznik kompaktowy ABB SACE XT5N 400 z wyzwalaczem termomagnetycznym TMA 400-4000, przeznaczony do stałego montażu w rozdzielnicach niskiego napięcia; stosowany do ochrony obwodów głównych, zasilających oraz zabezpieczeń silników.
Cechy techniczne
Konfiguracja: 3P (trójfazowy) — wyłącznik kompaktowy do montażu stałego.
Prąd znamionowy In: 400 A.
Wyzwalacz: termomagnetyczny TMA 400-4000 (zakres/wersja wyzwalania zgodny z numeracją wyzwalacza).
Zdolność przerywania: 36 kA (wariant wskazany w opisie produktu); rodzina XT5 oferuje także konfiguracje o zdolności zwarciowej do 70 kA.
Napięcie izolacji: 690 V AC.
Numer katalogowy / identyfikator: 1SDA100345R1.
Przeznaczenie montażowe: montaż stały w rozdzielnicach niskiego napięcia.
Zastosowanie
Główne rozdzielnice i sekcje zasilania w zakładach przemysłowych.
Ochrona obwodów zasilających transformatorów i agregatów prądotwórczych.
Zabezpieczenie obwodów silnikowych i systemów napędowych o dużych prądach startowych.
Instalacje dystrybucji energii w obiektach komercyjnych i użyteczności publicznej.
Aplikacje wymagające selektywnej ochrony termomagnetycznej z możliwością integracji w układach sterowania i ochrony.
