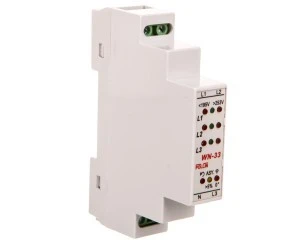

Wskaźnik napięcia 3‑fazowy 100‑260V AC wielofunkcyjny WN‑33

Pomiarowy wskaźnik zasilania WN-33

W 1-modułowej obudowie (17,5 mm) zmieszczono urządzenie,
które, oprócz sygnalizowania obecności lub zaniku poszczególnych faz, przekazuje wiele dodatkowych istotnych informacji
o stanie sieci trójfazowej.

Użytkownik uzyskuje “rzutem oka” następujące informacje:

• obecność prawidłowego napięcia (w zakresie -15% ÷ +10%) - świeci środkowa zielona dioda - dla każdej fazy niezależnie
• brak fazy - gaśnie zielona dioda (odpowiednia dla danej fazy);
• napięcie na danej fazie obniżyło się poniżej 195 V -
  gaśnie odpowiednia zielona dioda i zapala się obok niej lewa czerwona dioda;
• napięcie na danej fazie przekroczyło 253 V -
  gaśnie odpowiednia zielona dioda i zapala się obok niej prawa czerwona dioda;
• fazy mają nieprawidłową kolejność -
  zaświeca się dolna lewa czerwona dioda oznaczona symbolem wirowania faz;
• asymetria faz przekraczająca 5% sygnalizowana jest środkową dolną, żółtą diodą LED oznaczoną “ASY”;
• zwarcie faz wskazuje dolna prawa, czerwona dioda LED, oznaczona symbolem kąta fazowego,
  jednocześnie powyżej pulsują diody LED informując,
  które fazy są zwarte.

Przekazywanie tak dużej ilości informacji stało się możliwe dzięki zastosowaniu 12 miniaturowych, różnokolorowych diod LED.

Wersja WN-33P wyposażona jest dodatkowo w odseparowany galwanicznie styk zwierny (6A 250V AC rezyst.).

Parametry urządzenia można zmienić na życzenie klienta (np. inne poziomy napięć progowych, szerokość histerezy, stopień asymetrii itp.)

GWARANCJA 10 LAT

DANE TECHNICZNE

Napięcie zasilania	3 x 400V AC 50Hz +N
Sygnalizacja	12 diod LED
Progi napięciowe	< 195 V; > 253 V
Opóźnienie zadziałania	ok. 5s
Pobór mocy	1 VA
Dokładność	ok. 1 V
Temperatura pracy	-15oC ÷ +40oC
Listwy zaciskowe	2,5 mm2/4 mm2
Obudowa	do montażu na szynie TH-35, wykonana z tworzywa samogasnącego
Wymiary obudowy	jeden moduł (17,5 mm)
Stopień ochrony	IP 20
