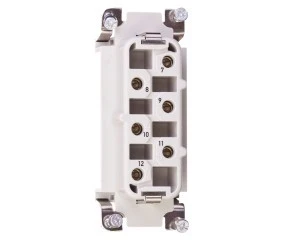

Wkład złącza 6P+PE żeński 35A 500V EPIC H‑BS 6 BS 7‑12 10171600 /5szt./
- Producent:LAPP KABEL
- Seria produktu:EPIC H-BS 6
- Indeks producenta:10171600
- Indeks TIM:0001-00000-27693
- Kategoria:Wkłady stykowe złącz przemysłowych
- Ocena:
Cena:
Lapp Kabel jest wykonawcą tego wkładu złącza żeńskiego. Napięcie znamionowe 1 przy jakim może pracować wynosi 400 V, natomiast napięcie znamionowe 2 wynosi 600 V. Prąd znamionowy osiąga 35 A. Znamionowe napięcie udarowe wynosi 6 kV. Obudowę wykonano z wysokiej jakości cynku. Wkład posiada 6 styków, które pokryto srebrem. Przekrój przyłączanego przewodu linkowego z końcówką tulejkową oraz przekrój przyłączanego przewodu jednodrutowego wynosi od 0,5 do 6 mm2. Takie same wartości posiada przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej oraz przekrój przyłączanego przewodu wielożyłowego. Kąt nachylenia wtyku/złącza wynosi 180° w poziomie. Do obwodu urządzenie należy podłączyć przy pomocy połączenia śrubowego. Stopień zanieczyszczenia wynosi 3, a temperatura otoczenia dla tego wkładu waha się między -40°C do 100°C. IP65, to stopień ochrony nadany przez producenta. Mówi on o bardzo wysokiej ochronie na oddziaływanie warunków atmosferycznych. Wkład nie posiada kabla ochronnego. Koncern Lapp Kabel działa już od kilkudziesięciu lat na rynku. Dzięki bardzo dużemu doświadczeniu dziś jest jednym z liderów na rynku.
Dane techniczne
CN
85366990
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Kąt wtyk/złącze
180° (poziomo)
Z blokadą
Wysokość [mm]
31,2
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
6
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
6
Zakres temperatur pracy [°C] od
-40
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Temperatura otoczenia [°C] do
100
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
6
Szerokość [mm]
34
Prąd znamionowy In [A]
35
Liczba styków
6
Znamionowe napięcie udarowe [kV]
6
Materiał obudowy
Cynk
Rodzaj styku
Inne
Materiał pokrycia styków
Srebro
Stopień ochrony (IP), zamontowany
IP65
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
6
Zakres temperatur pracy [°C] do
100
Temperatura otoczenia [°C] od
-40
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Długość [mm]
84,5
Napięcie znamionowe [V]
600
Stopień zanieczyszczenia (wartość)
3
Liczba torów stykowych
2
Dane logistyczne
Ean
4044773500738
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
