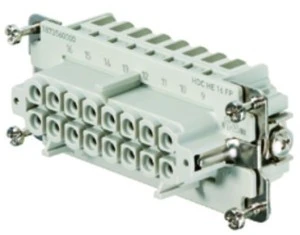

Wkład do złącz przemysłowych HDC HE 16 FP 1873560000
Wkład przeznaczony do żeńskich złączy przemysłowych typu HDC, 16-biegunowy, stosowany do przesyłu zasilania i sygnałów w instalacjach przemysłowych oraz szafach sterowniczych; wykonanie z przyłączem Push-In (połączenie wtykowe samozaciskowe).
Cechy techniczne
- Liczba biegunów: 16; rodzaj styku: gniazdo (żeńskie).
- Napięcie znamionowe: 500 V; prąd znamionowy In: 16 A; znamionowe napięcie udarowe: 6 kV.
- Technologia przyłączeniowa: Push-In (wtykowe samozaciskowe); z przewodem ochronnym (PE).
- Przekroje przewodów: przewód jednodrutowy 0,5–2,5 mm?; przewód linkowy z tulejką 0,5–2,5 mm?; przewód linkowy bez tulejki 0,5–1,5 mm?; przewód wielożyłowy 0,5–1,5 mm?.
- Materiał izolacyjny: poliwęglan (PC) wzmacniany włóknem szklanym; klasa palności zgodna z UL94: V-0.
- Materiał styków: stopy miedzi; materiał wkładki stykowej: tworzywo sztuczne.
- Zakres temperatur pracy: od -40 °C do 125 °C.
- Stopień zanieczyszczenia: 3.
- Wymiary: szerokość 34 mm, wysokość 33,8 mm, głębokość 84,5 mm; masa netto: 84 g.
- Szczegóły dotyczące momentów dokręcania i narzędzi montażowych znajdują się w dokumentacji katalogowej.
- Dostępność danych CAD/PLC: dane dla EPLAN, WSCAD, Zuken E3.S.
- W dokumentacji producenta zamieszczono raporty dotyczące obecności substancji SVHC (m.in. ołów); weryfikacja i ewentualne testowanie pod kątem zastosowań leży po stronie odbiorcy.
Zastosowanie produktu
- Połączenia panelowe i modułowe w rozdzielnicach i szafach sterowniczych.
- Dystrybucja zasilania i sygnałów w maszynach produkcyjnych oraz automatyce przemysłowej.
- Instalacje wymagające obsługi przewodów w podanych zakresach przekrojów oraz obecności przewodu ochronnego (PE).
- Zastosowania w środowiskach odpowiadających stopniowi zanieczyszczenia 3 i zakresie temperatur -40 °C do 125 °C.
- Integracja projektowa przy użyciu danych CAD dostępnych dla EPLAN, WSCAD i Zuken E3.S.
