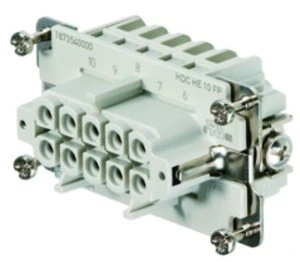

Wkład do złącz przemysłowych HDC HE 10 FP 1873540000
Wkład stykowy HDC HE 10 FP 1873540000 przeznaczony do systemów złącz przemysłowych typu HDC; jest to 10-biegunowy moduł gniazdowy stosowany w aplikacjach sygnałowych i zasilających w przemyśle. Zapewnia przyłącze PUSH IN dla przewodów jedno- i wielożyłowych oraz obsługuje przewód ochronny.
Cechy techniczne
- Liczba biegunów: 10
- Napięcie znamionowe: 500 V
- Prąd znamionowy: 16 A
- Technologia przyłączeniowa: PUSH IN (wtykowe samozaciskowe)
- Rodzaj styku: gniazdo; materiał styków: stopy miedzi
- Materiał izolacyjny wkładu: tworzywo termoplastyczne PC wzmocnione włóknem szklanym
- Klasa palności materiału: UL94 V-0
- Znamionowe napięcie udarowe: 6 kV
- Stopień zanieczyszczenia: 3
- Zakres temperaturowy pracy: od -40 °C do 125 °C
- Wymiary (S × W × G): 34 mm × 33,8 mm × 64 mm
- Przekroje przewodów: przewód jednodrutowy 0,5–1,5 mm²; przewód linkowy (z/bez tulejki) 0,5–2,5 mm²; przewód wielożyłowy 0,5–2,5 mm²
- Z przewodem ochronnym: tak
- Kształt: prostokątny; montaż jako wkład do obudów/systemów HDC
- Klasyfikacja produktu dostępna w systemach ETIM i UNSPSC; szczegółowe wymagania montażowe i momenty dokręcania należy stosować zgodnie z kartą katalogową producenta
Zastosowanie produktu
- Połączenia w złączach przemysłowych HDC w instalacjach maszynowych, obrabiarkach i automatyce
- Pola rozdzielcze i skrzynki rozdzielcze wymagające modułowych wkładów gniazdowych
- Aplikacje sygnałowe i zasilające do 16 A oraz instalacje z przewodem ochronnym
- Środowiska przemysłowe o podwyższonym stopniu zanieczyszczenia (stopień 3) oraz przy wymaganiach ogniowych UL94 V-0
- Systemy wymagające szybkiego i beznarzędziowego przyłączania przewodów przy użyciu technologii PUSH IN
