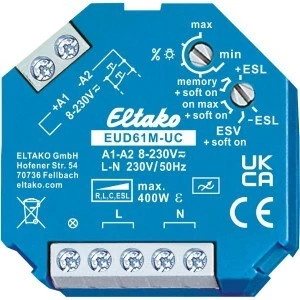

Wielofunkcyjny uniwersalny ściemniacz, MOSFET mocy do 400W - EUD61M-UC
Uniwersalny ściemniacz. Moc MOSFET do 400W. Automatyczne wykrywanie lampy. Straty w trybie gotowości tylko 0,1 W. Regulowana jasność minimalna. Z funkcją przełączania w pokojach dziecięcych i funkcją drzemki. Wbudowane urządzenie do instalacji. Długość 45 mm, szerokość 45 mm, głębokość 18 mm. Uniwersalny ściemniacz do lamp o mocy do 400 W, w zależności od warunków wentylacji, ściemniane lampy LED 230 V i ściemniane lampy energooszczędne (ESL) są również zależne od elektroniki lampy. Przełączanie z zerowym przejściem z miękkim startem i miękkim wyłączaniem w celu ochrony lamp. Uniwersalne wejście napięcia sterującego od 8 do 230 V UC, elektrycznie odizolowane od napięcia zasilania 230 V i napięcia przełączania. Krótkotrwałe polecenia sterujące włączają/wyłączają, stałe sterowanie zmienia jasność do maksymalnego poziomu. Przerwanie sterowania zmienia kierunek ściemniania. Poziom jasności jest zapamiętywany po wyłączeniu w przypadku ustawienia pamięci funkcji. Jeśli ustawiona jest funkcja on max, zawsze włącza się przy maksymalnym poziomie jasności. W przypadku awarii zasilania pozycja przełączania i poziom jasności są zapamiętywane. Jeśli ma to zastosowanie, ściemniacz zostanie włączony z zapamiętanym poziomem jasności po przywróceniu napięcia zasilania. Automatyczna elektroniczna ochrona przed przeciążeniem i nadmierną temperaturą. Minimalny poziom jasności (całkowicie ściemniony) można regulować za pomocą górnego przełącznika obrotowego %lamp, np. w przypadku ściemnianych lamp energooszczędnych. Wszystkie typy lamp można ściemniać w trybie automatycznym. Za pomocą dolnego pokrętła funkcyjnego można wybrać jedną z pięciu funkcji trybu automatycznego: pamięć, pamięć+soft on, on max, on max+soft on i ESV+soft on. +ESL jest wygodnym ustawieniem dla lamp energooszczędnych, które muszą być włączone przy wysokim napięciu ze względów konstrukcyjnych, aby można je było również włączyć z powrotem na zimno w stanie przyciemnionym. -ESL jest wygodnym ustawieniem dla lamp energooszczędnych, które nie mogą być ponownie włączone w stanie przyciemnionym ze względów konstrukcyjnych. Dlatego pamięć jest wyłączona w tej pozycji. W ustawieniach +ESL i -ESL nie można używać transformatorów indukcyjnych (nawijanych). Ponadto maksymalna liczba ściemnianych lamp energooszczędnych może być mniejsza niż w trybie automatycznym ze względów konstrukcyjnych. Ustawienie funkcji ESV takie samo jak pamięć+soft on z ustawieniem opóźnienia zwolnienia do 90 minut za pomocą przełącznika obrotowego %lamp, jeśli nie zostanie wydane polecenie ręcznego wyłączenia. Przed upływem czasu wyłączenia funkcja wczesnego ostrzegania poprzez ściemnienie w ciągu 1 minuty. Przełączanie do pokojów dziecięcych: Jeśli światło zostanie włączone przez przytrzymanie przycisku, po ok. 1 sekundzie zacznie świecić z najniższym poziomem jasności i będzie powoli przygasać tak długo, jak długo przycisk będzie wciśnięty, bez zmiany ostatniego zapamiętanego poziomu jasności. Funkcja drzemki: Podwójny impuls powoduje przyciemnienie oświetlenia z aktualnej pozycji ściemniania do minimalnego poziomu jasności i wyłączenie. Bieżąca pozycja ściemniania oraz regulowany minimalny poziom jasności określają czas ściemniania (maks. = 60 minut), który można w razie potrzeby skrócić. Można go wyłączyć w dowolnym momencie za pomocą krótkotrwałych poleceń sterujących, gdy oświetlenie jest przyciemnione. Przytrzymanie przycisku podczas procesu ściemniania powoduje przyciemnienie i zatrzymanie funkcji drzemki. Mieszanie obciążeń L (obciążenia indukcyjne, np. transformatory uzwojone) i C (obciążenia pojemnościowe, np. transformatory elektroniczne) jest niedozwolone. Obciążenia R (obciążenia omowe, np. żarówki 230 V i lampy halogenowe) mogą być dodawane w dowolnym momencie.
