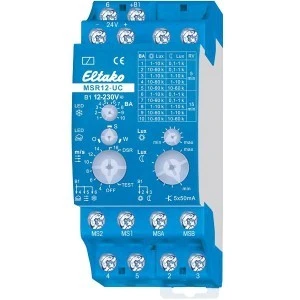

Wielofunkcyjny przekaźnik czujnikowy do pomiaru jasności, zmierzchu, wiatru, deszczu i mrozu, 5 wyjść półprzewodnikowych OptoMOS 50 mA/12..230 V UC. Straty w trybie czuwania bez multisensora danych pogodowych WMS wynoszą tylko 0,5 W. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 2 jednostki podziału = 36 mm szerokości, 58 mm głębokości. Wielofunkcyjny przekaźnik czujnikowy MSR12-UC raz na sekundę analizuje sygnały z wieloczujnikowego modułu danych pogodowych WMS i w zależności od ustawienia przełączników obrotowych na przednim panelu wysyła odpowiednie polecenia sterujące do podłączonych elementów wykonawczych EGS12Z-UC lub EGS12Z2-UC. Wyjścia półprzewodnikowe OptoMOS przełączają napięcie przyłożone do zacisku wejściowego napięcia uniwersalnego +B1. Do wielofunkcyjnego przekaźnika czujnikowego MSR12-UC można podłączyć tylko 1 wielofunkcyjny czujnik danych pogodowych WMS. Można jednak podłączyć kilka MSR12-UC do jednego multisensora danych pogodowych WMS, aby np. móc analizować do trzech kierunków świata za pomocą czujników światła WMS. Tylko w przypadku jednego MSR12-UC musi być obecna zewnętrzna rezystancja końcowa. W przypadku kolejnych MSR12-UC należy ją natomiast usunąć. Napięcie zasilania 24 V DC z zasilacza WNT15-24VDC/24W. Zasilacz ten zasila jednocześnie wieloczujnik pogodowy WMS podłączony do zacisków MS1, MS2, MSA i MSB, w tym ogrzewanie powierzchni czujnika deszczu. Po instalacji należy poczekać na automatyczną, krótką synchronizację trwającą około 1 minuty. W tym czasie 3 diody LED świecą się w spokojnej sekwencji. Obrotowy przełącznik funkcyjny: BA = ustawienie trybów pracy od 1 do 10 zgodnie z tabelą obok. 2 czasy opóźnienia RV – dla wiatru i zmierzchu – w połączeniu z 5 zakresami jasności dla światła i zmierzchu. Dioda LED znajdująca się za przełącznikiem obrotowym sygnalizuje mróz przy temperaturze zewnętrznej poniżej 2°C, przy której wyjście 6 zostaje zamknięte. Wyjście to otwiera się ponownie, gdy temperatura przekroczy 3°C przez 5 minut. O-S-W = W przypadku wieloczujnikowego czujnika pogodowego WMS skierowanego na południe można przesunąć wagę dla światła i zmierzchu w kierunku wschodnim lub zachodnim. Jeśli czujnik WMS jest zamontowany w innym kierunku, za pomocą tego przełącznika obrotowego można ustawić żądany kierunek świata. Dioda LED znajdująca się za przełącznikiem obrotowym sygnalizuje wykrycie deszczu, przy czym wyjście 4 zostaje zamknięte. Po wyschnięciu powierzchni czujnika deszczu – wspomaganego przez ogrzewanie – styk 4 natychmiast się otwiera. Następnie automatycznie wysyłany jest impuls trwający 2 sekundy do wyjścia 2, jeśli sygnał słoneczny jest aktualnie obecny. m/s = Za pomocą tego przełącznika obrotowego wybiera się prędkość wiatru w metrach na sekundę, przy której uruchamiany jest sygnał wiatru. Powoduje to zamknięcie wyjścia 5. Sygnalizuje to dioda LED znajdująca się za przełącznikiem obrotowym. Otwarcie następuje po upływie ustawionego czasu opóźnienia RV, podczas którego dioda LED miga. Następnie automatycznie wysyłany jest impuls trwający 2 sekundy na wyjście 2, jeśli sygnał słoneczny jest aktualnie obecny. DSR = W tej pozycji przełącznika obrotowego wiatru MSR12-UC działa jak przekaźnik czujnika zmierzchu. Sygnał zmierzchu, jak opisano w przypadku Lux Moon, jest wtedy stale obecny na wyjściu 3, dopóki wartość zmierzchu nie spadnie poniżej ustawionej wartości. Wyjście 3 otwiera się z opóźnieniem 5 minut, gdy ustawiona wartość zmierzchu zostanie przekroczona. Wyjścia 4 (deszcz) i 6 (mróz) pozostają aktywne, jak opisano w tym miejscu. Wyjście 5 (wiatr) również pozostaje aktywne, ale sygnał wiatru jest wyzwalany przy prędkości 10 m/s. TEST = Każde przełączenie z pozycji OFF do pozycji TEST aktywuje w kolejności rosnącej wyjścia od 2 do 6, dopóki TEST pozostaje włączony. OFF = W pozycji OFF MSR12-UC nie działa. Lux Słońce = Za pomocą tego przełącznika obrotowego ustawia się jasność, przy której sygnał słoneczny jest natychmiast wyzwalany jako impuls trwający 2 sekundy na wyjściu 2. Dioda LED znajdująca się za przełącznikiem obrotowym sygnalizuje przekroczenie wartości jasności. Lux = Za pomocą tego przełącznika obrotowego ustawia się jasność, która po spadku poniżej ustawionego czasu opóźnienia RV wyzwala sygnał zmierzchu trwający 2 sekundy na wyjściu 3. Sygnalizuje to dioda LED znajdująca się za przełącznikiem obrotowym. Miga ona podczas czasu opóźnienia. Jeśli próg przełączania zmierzchu jest ustawiony na wartość równą lub wyższą niż próg przełączania słońca, próg przełączania słońca zostanie wewnętrznie podwyższony powyżej progu przełączania zmierzchu. Kompensacja zmian oświetlenia: Ciągłe zmiany między słońcem a chmurami deszczowymi powodowałyby ciągłe zamykanie i otwieranie elementów zaciemniających. Zapobiega temu kompensacja zmian oświetlenia. Monitorowanie funkcji czujnika i przerwy w przewodzie: Wieloczujnik danych pogodowych WMS co sekundę wysyła aktualne informacje do MSR12-UC. Jeśli sygnał ten nie pojawia się przez 5 sekund lub pojedynczy sygnał czujnika wiatru nie pojawia się przez 24 godziny, uruchamiany jest alarm: wyjście wiatru 5 jest zamykane na 2 sekundy, aby chronić ewentualnie podłączone markizy lub okna. Impuls ten powtarza się co godzinę. W przypadku alarmu wiatrowego dioda LED wiatru miga szybko. W przypadku całkowitego przerwania sygnału 3 diody LED migają szybko. Gdy sygnał zostanie ponownie wykryty, alarm wyłącza się automatycznie.
