Akcesoria instalacyjne

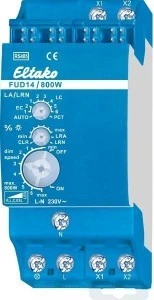

Uniwersalny ściemniacz, Power MOSFET do 800 W. Automatyczne rozpoznawanie lamp. Straty w trybie czuwania tylko 0,3 W. Możliwość regulacji minimalnej jasności i prędkości ściemniania. Z funkcją pokoju dziecięcego, drzemki i budzika świetlnego. Dodatkowo z funkcją sterowania scenami świetlnymi i regulacją stałego natężenia światła. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 2 jednostki podziału = 36 mm szerokości, 58 mm głębokości. W zestawie znajduje się element dystansowy DS14, 2 krótkie zworki 1 TE (obciążenie do 400 W) i 1 długa zworka 1,5 TE (obciążenie od 400 W z DS14). Uniwersalny ściemniacz do lamp o mocy do 800 W, w zależności od warunków wentylacji, ściemnialnych lamp LED 230 V i ściemnialnych lamp energooszczędnych ESL, dodatkowo w zależności od elektroniki lampy i rodzaju ściemniania. Do 3600 W z dodatkami mocy FLUD14 na złączach X1 i X2. Przełączanie w punkcie zerowym z funkcją Soft-In i Soft-Out w celu ochrony lampy. Napięcie przełączania 230 V. Nie jest wymagane minimalne obciążenie. Ustawiony poziom jasności pozostaje zapisany po wyłączeniu (pamięć). W przypadku awarii zasilania pozycja przełącznika i poziom jasności są zapisywane i w razie potrzeby włączane po przywróceniu napięcia zasilania. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. Podłączenie do magistrali ELTAKO-RS485. Okablowanie poprzeczne magistrali i zasilania za pomocą zworki. Górny przełącznik obrotowy LA/LRN jest najpierw potrzebny do nauki i podczas pracy określa, czy ma działać automatyczne rozpoznawanie lamp, czy specjalne pozycje komfortowe: AUTO umożliwia ściemnianie wszystkich rodzajów lamp. LC1 to pozycja komfortowa dla ściemnialnych lamp LED 230 V, które ze względu na swoją konstrukcję nie mogą być ściemniane wystarczająco w trybie AUTO (ściemnianie fazowe) i dlatego muszą być ściemniane w trybie ściemniania fazowego. LC2 i LC3 to pozycje komfortowe dla ściemnialnych lamp LED 230 V, takie jak LC1, ale z innymi krzywymi ściemniania. LC4, LC5 i LC6 to pozycje komfortowe dla lamp LED, takie jak AUTO, ale z innymi krzywymi ściemniania. EC1 to pozycja komfortowa dla lamp energooszczędnych, które ze względu na swoją konstrukcję muszą być włączane przy podwyższonym napięciu, aby po ściemnieniu można je było ponownie włączyć w bezpieczny sposób. EC2 to pozycja komfortowa dla żarówek energooszczędnych, które ze względu na swoją konstrukcję nie mogą zostać ponownie włączone po ściemnieniu. Dlatego w tej pozycji pamięć jest wyłączona. W pozycjach LC1, LC2, LC3, EC1 i EC2 nie wolno stosować transformatorów indukcyjnych (owijanych). Ponadto maksymalna liczba ściemnialnych lamp LED może być ze względu na konstrukcję niższa niż w pozycji AUTO. PCT to pozycja dla funkcji specjalnych, które można skonfigurować za pomocą narzędzia komputerowego PCT14. Za pomocą środkowego pokrętła %Lampe można ustawić minimalną jasność (pełne przyciemnienie). Za pomocą dolnego pokrętła dim-speed można ustawić prędkość ściemniania. Przyciski można zaprogramować jako przyciski kierunkowe lub uniwersalne: Jako przyciski kierunkowe służą one do włączania i zwiększania jasności po jednej stronie oraz do wyłączania i zmniejszania jasności po drugiej stronie. Dwukrotne kliknięcie po stronie włączania powoduje automatyczne zwiększenie jasności do pełnej wartości z prędkością dim-speed. Dwukrotne kliknięcie po stronie wyłączania uruchamia funkcję drzemki. Funkcja pokoju dziecięcego jest uruchamiana po stronie włączania. W przypadku przycisku uniwersalnego zmiana kierunku następuje poprzez krótkie zwolnienie przycisku. Sterowanie scenami świetlnymi, regulacja stałego natężenia światła, funkcja budzenia światłem, funkcja pokoju dziecięcego i funkcja drzemki zgodnie z instrukcją obsługi. Przyciskiem zaprogramowanym jako przycisk oświetlenia schodów można wywołać funkcję czasowego włączania oświetlenia schodów z RV = 2 minuty. Za pomocą poszczególnych przycisków scen świetlnych można wywołać jasności ustawione podczas programowania. Za pomocą zaprogramowanego FHD60 można zrealizować przełącznik zmierzchowy. Za pomocą maksymalnie 4 FBH można włączać oświetlenie w zależności od ruchu i jasności. Dioda LED towarzyszy procesowi programowania zgodnie z instrukcją obsługi i podczas pracy sygnalizuje polecenia sterujące krótkim miganiem.
