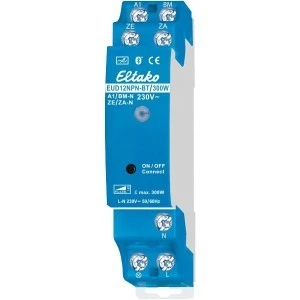

Uniwersalny ściemniacz z wbudowanym zegarem, Bluetooth i aplikacją ELTAKO Connect. Power MOSFET do 300 W. Automatyczne rozpoznawanie lamp. Straty w trybie czuwania tylko 0,3 W. Minimalna jasność, maksymalna jasność, prędkość ściemniania, przełącznik do pokoju dziecięcego, przełącznik drzemki, czujnik ruchu, włączanie, wyłączanie, TI, ER, ESV, TLZ, MIN, MMX, programy z funkcją czasową lub astro, przesunięcie czasowe przesilenia, data i godzina, lokalizacja i Bluetooth mogą być ustawione zgodnie z instrukcją obsługi za pomocą aplikacji. Urządzenie szeregowe do montażu na szynie DIN-EN-60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Uniwersalny ściemniacz do lamp o mocy do 300 W, w zależności od warunków wentylacyjnych. Ściemnialne lampy LED 230 V i ściemnialne lampy energooszczędne dodatkowo w zależności od elektroniki lampy i rodzaju ściemniania. Przełączanie w punkcie zerowym z funkcją łagodnego włączania i wyłączania w celu ochrony lampy. Napięcie sterujące, zasilające i przełączające 230 V. Zintegrowany zegar ma do 10 miejsc pamięci programu. Z datą i automatyczną zmianą czasu letniego/zimowego. Rezerwa chodu bez baterii ok. 5 dni. Każde miejsce w pamięci może być zajęte przez funkcję Astro (automatyczne włączanie po wschodzie lub zachodzie słońca) lub jedną z 9 funkcji (włączanie, wyłączanie, włączanie z wartością ściemniania w %, włączanie z wartością pamięci, budzik świetlny, funkcja drzemki, włączanie z pozostałą jasnością, wyłączanie z pozostałą jasnością, TI). W przypadku awarii zasilania pozycja przełącznika i poziom jasności są zapisywane i w razie potrzeby włączane po przywróceniu napięcia zasilania. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. W stanie fabrycznym aktywny jest tryb pracy Auto. Krótkie polecenia sterujące na lokalnym wejściu sterującym włączają/wyłączają, stałe sterowanie zmienia jasność do maksymalnej wartości. Przerwanie sterowania zmienia kierunek ściemniania. Sterowanie centralne jest aktywne, z priorytetem, a czujnik ruchu włącza się z wartością zapamiętaną. Aby zmienić lub skonfigurować tryb pracy, należy nawiązać połączenie z aplikacją ELTAKO Connect. Podłączenie ściemniacza do aplikacji: nacisnąć przycisk z przodu na 6 sekund, niebieska dioda LED miga. Teraz można nawiązać połączenie z aplikacją (ustawienie fabryczne PIN123123). Miganie niebieskiej diody LED sygnalizuje gotowość do połączenia, które kończy się automatycznie po 3 minutach, ale można je również zakończyć ręcznie, naciskając przycisk >6 sekund. Zeskanuj kod QR w instrukcji obsługi, a aplikacja przeprowadzi Cię przez proces parowania. Po nawiązaniu połączenia z aplikacją niebieska dioda LED świeci się światłem ciągłym. Jeśli połączenie nie zostanie rozłączone za pomocą aplikacji, zostanie ono automatycznie rozłączone po 20 minutach bez interakcji z aplikacją. Po rozłączeniu połączenia za pomocą aplikacji przełącznik ściemniacza ponownie sygnalizuje gotowość do połączenia, a niebieska dioda LED miga. Zmiana kodu PIN: Kod PIN dla połączenia Bluetooth można zmienić w aplikacji, w pozycji Kod PIN urządzenia. Reset Bluetooth (ewentualnie usunięcie zmienionego kodu PIN): Nacisnąć 8 razy krótko przycisk z przodu. Ustawienie wartości ściemniania Auto umożliwia ściemnianie wszystkich rodzajów lamp. Cięcie fazowe LC1-LC3 to pozycje komfortowe z różnymi krzywymi ściemniania dla ściemnialnych lamp LED 230 V, które ze względu na swoją konstrukcję nie mogą być wystarczająco ściemniane w trybie Auto i dlatego muszą być poddane cięciu fazowemu. Cięcie fazowe LC4-LC6 to pozycje komfortowe z różnymi krzywymi ściemniania dla ściemnialnych lamp LED 230 V, których nie można wystarczająco ściemnić w trybie Auto. W ustawieniach cięcia fazowego i cięcia fazowego nie wolno stosować transformatorów indukcyjnych (owijanych). Ponadto maksymalna liczba lamp może być mniejsza niż w trybie automatycznym ze względu na konstrukcję. Krótkie naciśnięcie przycisku z przodu pozwala zawsze ręcznie włączyć i wyłączyć urządzenie. Wejście sterujące A1 umożliwia sterowanie impulsowe za pomocą przycisku uniwersalnego. Za pomocą diody RTD (dowolna polaryzacja) można podłączyć przycisk kierunkowy do wyłączania. Kolejny przycisk kierunkowy do włączania podłącza się bezpośrednio do A1. Przy pierwszym impulsie sterującym wyłączającym przełącznik ściemniacza przełącza wejście sterujące A1 na przycisk kierunkowy. Aby ponownie przełączyć wejście sterujące A1 na przycisk uniwersalny, należy na krótko odłączyć napięcie zasilania lub dokonać przełączenia w aplikacji w ustawieniach podstawowych. Przez wejście sterujące BM można podłączyć czujnik ruchu. Dodatkowe wejścia sterujące ZE i ZA służą do centralnego włączania i wyłączania z priorytetem. Priorytet wynika z faktu, że te wejścia sterujące nie mogą być nadpisane przez inne wejścia sterujące, dopóki centralny styk sterujący jest zamknięty. Świecąca się zielona dioda LED sygnalizuje sterowanie jednym z czterech wejść sterujących.
