Akcesoria instalacyjne

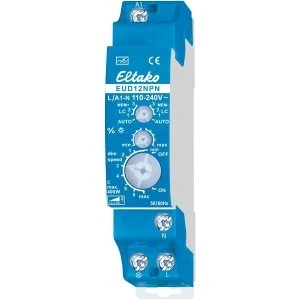

Uniwersalny ściemniacz. Power MOSFET do 400 W. Automatyczne rozpoznawanie lamp. Straty w trybie czuwania tylko 0,2 W. Możliwość regulacji minimalnej lub maksymalnej jasności oraz prędkości ściemniania. Z funkcją pokoju dziecięcego i drzemki. Urządzenie do montażu szeregowego na szynie DIN-EN 60715 TH35. 1 jednostka podziału = 18 mm szerokości, 58 mm głębokości. Uniwersalny ściemniacz do lamp do 400 W, w zależności od warunków wentylacyjnych. Ściemnialne lampy LED 230 V i ściemnialne lampy energooszczędne ESL dodatkowo w zależności od elektroniki lampy i rodzaju ściemniania. Przełącznik z funkcją łagodnego włączania i wyłączania w celu ochrony lampy. Napięcie sterujące i przełączające 110 V AC do 240 V AC 50/60 Hz. Nie jest wymagane minimalne obciążenie. Krótkie polecenia sterujące włączają/wyłączają, stałe sterowanie zmienia jasność do maksymalnej wartości. Przerwanie sterowania zmienia kierunek ściemniania. W przypadku awarii zasilania pozycja przełącznika i poziom jasności są zapisywane i w razie potrzeby włączane po przywróceniu napięcia zasilania. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. Pod górnym przełącznikiem obrotowym na przedniej stronie znajduje się dioda LED, która sygnalizuje sterowanie. Po 15 sekundach zaczyna migać, aby zwrócić uwagę na ewentualne zablokowanie przycisku sterującego. Górny przełącznik obrotowy określa podczas pracy, czy ma działać automatyczne rozpoznawanie lamp AUTO, czy jedno ze specjalnych ustawień komfortowych LC1, LC2 lub LC3. W przypadku wybrania zakresu ustawień MEM+ funkcja pamięci jest aktywna, a ostatnio ustawiony poziom jasności jest zapisywany po wyłączeniu. W przypadku wybrania zakresu ustawień MEM- funkcja pamięci jest wyłączona i urządzenie zawsze włącza się z maksymalną jasnością. Świetlówki energooszczędne z funkcją ściemniania muszą być obsługiwane w trybie AUTO i MEM-. Tryb AUTO umożliwia ściemnianie wszystkich rodzajów lamp. LC1 to pozycja komfortowa dla ściemnialnych lamp LED 230 V, które ze względu na swoją konstrukcję nie mogą być ściemniane wystarczająco w trybie AUTO (ściemnianie fazowe) i dlatego muszą być ściemniane w trybie ściemniania fazowego. LC2 i LC3 to pozycje komfortowe dla ściemnialnych lamp LED 230 V, takie jak LC1, ale z innymi krzywymi ściemniania. W pozycjach LC1, LC2 i LC3 nie wolno stosować transformatorów indukcyjnych (owijanych). Ponadto maksymalna liczba ściemnialnych lamp LED może być z powodu konstrukcji niższa niż w pozycji AUTO. Za pomocą środkowego pokrętła %Lampe można ustawić minimalną jasność (pełne ściemnienie) lub maksymalną jasność (pełne rozjaśnienie). Za pomocą dolnego pokrętła dim-speed można ustawić prędkość ściemniania. Jednocześnie zmienia się czas trwania funkcji Soft-In i Soft-Out. W przypadku przełącznika do pokoju dziecięcego: po włączeniu przycisku i przytrzymaniu go przez dłuższy czas, po około 1 sekundzie włącza się minimalna jasność i, dopóki przycisk jest wciśnięty, następuje powolne zwiększanie jasności bez zmiany ostatnio zapisanego poziomu jasności. Z funkcją drzemki: podwójny impuls powoduje ściemnienie oświetlenia od aktualnego ustawienia jasności do minimalnej jasności i wyłączenie. Maksymalny czas ściemniania wynoszący 60 minut zależy od aktualnego ustawienia jasności i ustawionej minimalnej jasności i może zostać odpowiednio skrócony. Krótkie naciśnięcie przycisku powoduje wyłączenie w dowolnym momencie podczas procesu ściemniania. Długie naciśnięcie przycisku podczas procesu ściemniania powoduje zwiększenie jasności i zakończenie funkcji drzemki. Obciążeń L (obciążeń indukcyjnych, np. transformatorów uzwojonych) i obciążeń C (obciążeń pojemnościowych, np. transformatorów elektronicznych i lamp LED) nie wolno mieszać. Obciążenia R (obciążenia omowe, np. żarówki 230 V i lampy halogenowe) można dowolnie łączyć. Do łączenia obciążeń L i C nadaje się uniwersalny ściemniacz EUD12D w połączeniu z dodatkowym modułem mocy LUD12.
