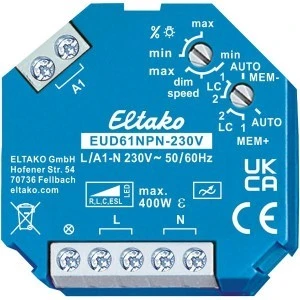

Eltako EUD61NPN-230V - Uniwersalny ściemniacz, Power MOSFET do 400 W - EUD61NPN-230V

Uniwersalny ściemniacz. Power MOSFET do 400 W. Automatyczne rozpoznawanie lamp. Straty w trybie czuwania tylko 0,2 W. Możliwość regulacji minimalnej jasności lub prędkości ściemniania. Z funkcją trybu dziecięcego i trybu uśpienia. Do montażu podtynkowego. Długość 45 mm, szerokość 45 mm, głębokość 18 mm. Uniwersalny ściemniacz do lamp o mocy do 400 W, w zależności od warunków wentylacyjnych. Ściemnialne lampy LED 230 V i energooszczędne lampy ESL są dodatkowo ściemnialne w zależności od elektroniki lampy i rodzaju ściemniania. Obwód z funkcją łagodnego włączania i wyłączania w celu ochrony lampy. Napięcie sterujące, napięcie zasilające i napięcie przełączające 230 V ~ 50/60 Hz. Nie jest wymagane minimalne obciążenie. Krótkie polecenia sterujące włączają/wyłączają, stałe sterowanie zmienia jasność do maksymalnej wartości. Przerwanie sterowania zmienia kierunek ściemniania. Ustawiony poziom jasności pozostaje zapisany po wyłączeniu (pamięć). W przypadku awarii zasilania pozycja przełącznika i poziom jasności są zapisywane i w razie potrzeby włączane po przywróceniu napięcia zasilania. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. Górnym pokrętłem %Lampe/dim-speed można ustawić prędkość ściemniania lub minimalną jasność (pełne ściemnienie). Szybkość ściemniania zmienia również czas trwania funkcji Soft-In i Soft-Out. Dolny przełącznik obrotowy określa podczas pracy, czy ma działać automatyczne rozpoznawanie lamp AUTO, czy też jedno ze specjalnych ustawień komfortowych LC1 lub LC2. Jeśli wybrano zakres ustawień MEM+, funkcja pamięci jest aktywna, a ostatnio ustawiony poziom jasności jest zapisywany po wyłączeniu. W przypadku wybrania zakresu ustawień MEM- funkcja pamięci jest wyłączona i lampa włącza się zawsze z maksymalną jasnością. Ściemnialne lampy energooszczędne muszą być obsługiwane w trybie AUTO i MEM-. AUTO umożliwia ściemnianie wszystkich rodzajów lamp. LC1 to pozycja komfortowa dla ściemnialnych lamp LED 230 V, które ze względu na swoją konstrukcję nie mogą być wystarczająco ściemniane w trybie AUTO (ściemnianie fazowe) i dlatego muszą być ściemniane w trybie ściemniania fazowego. LC2 jak LC1, ale z inną krzywą ściemniania. W trybach LC1 i LC2 nie wolno stosować transformatorów indukcyjnych (owijanych). Ponadto maksymalna liczba ściemnialnych lamp LED może być z powodu konstrukcji niższa niż w trybie AUTO. Z przełącznikiem do pokoju dziecięcego: po włączeniu przycisku i przytrzymaniu go przez dłuższy czas, po około 1 sekundzie włącza się minimalna jasność i, dopóki przycisk jest przytrzymany, następuje powolne zwiększanie jasności bez zmiany ostatnio zapisanego poziomu jasności. Z przełącznikiem drzemki: podwójny impuls powoduje ściemnienie oświetlenia od aktualnego ustawienia ściemniania do minimalnej jasności i wyłączenie. Maksymalny czas ściemniania wynoszący 60 minut zależy od aktualnego ustawienia ściemniania i ustawionej minimalnej jasności i może zostać odpowiednio skrócony. Krótkie naciśnięcie przycisku w dowolnym momencie podczas procesu ściemniania powoduje wyłączenie. Długie naciśnięcie przycisku podczas procesu ściemniania powoduje zwiększenie jasności i zakończenie funkcji drzemki. Obciążeń L (obciążeń indukcyjnych, np. transformatorów uzwojonych) i obciążeń C (obciążeń pojemnościowych, np. transformatorów elektronicznych i lamp LED) nie wolno mieszać. Obciążenia R (obciążenia omowe, np. żarówki 230 V i lampy halogenowe) można dowolnie mieszać.
