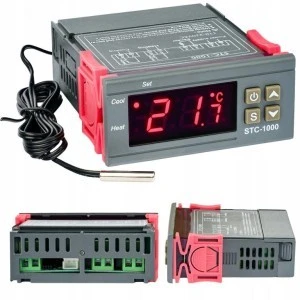

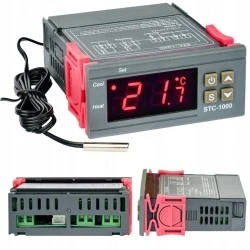

TERMOSTAT ELEKTRONICZNY REGULATOR TEMPERATURY STEROWNIK CYFROWY 2300W 230V

Termostat elektroniczny 230V o mocy max. 2300W

Dwa oddzielne przekaźniki - tryb grzania i chłodzenia

Termostat służy do kontrolowania różnych urządzeń elektrycznych, takich jak: grzałki, pompy wody, pompy CO, pompy cyrkulacyjne, wentylatory, sprężarki, fotowoltaika oraz wiele innych.

Zaletą termostatu jest to, że po odłączeniu od zasilania, zapamiętuje wcześniej określone przez nas nastawy.

Termostat steruje w sposób dokładny pracą pomiędzy chłodzeniem a grzaniem.

Posiada funkcję:

• wartości temperatury,
• kalibracji temperatury,
• opóźnienia pracy sprężarki,
• wartości wahań histerezy,
• wizualny alarm gdy temperatura przekracza limit lub w przypadku błędu.

✅ Specyfikacja

• Zasilanie wejściowe/ wyjściowe AC 110-240V
• Maksymalna obciążenie: 2300W / 10A
• Zakres pomiaru temperatury: -50°C - +99°C
• Dwa oddzielne przekaźniki - tryb grzania i chłodzenia
• Rozdzielczość pomiaru temperatury: 0,1°C (do 99°C)
• Częstotliwość odświeżania temperatury: 0,5s
• Dokładność pomiaru: ±1°C dla zakresu (-50°C – 70°C)
• Obciążalność styków przekaźnika: Chłodzenie (10A/2300W), Grzanie (10A/2300W)
• Pobór mocy: <3W

Wyświetlacz:

• LED 3 cyfrowy,
• Kolor: Czerwony
• Rozmiar: 1,9 cala, 3 cyfry

Sondy:

• Model sondy: NTC10k (wodoodporna)
• Długość całkowita wraz z kablem: 100cm
• Średnica sondy: 5mm
• Długość sondy: 25mm
• Materiał: stal nierdzewna

DOŁĄCZONA PAPIEROWA INSTRUKCJA W JĘZYKU POLSKIM

✅ Wymiary produktu:

• Przedni panel: 75 (dł.) x 34 (szer.) [mm]
• Wymiary produktu: 75 (dł.) x 34 (szer.) x 85 (wys.) [mm]
• Wymiary montażowe: 70 (dł.) x 27 (szer.) [mm]

✅ Główne funkcje:

1. Grzania - w tym trybie przekaźnik włączony jest do momentu, gdy temperatura nie wzrośnie do wartości zadanej
2. Chłodzenia - w tym trybie przekaźnik włączony jest do momentu, gdy temperatura nie spadnie do wartości zadanej
3. Kontrola temperatury poprzez ustawienie zadanej wartości i wartości histerezy.
4. Kalibracja temperatury.
5. Opóźnienie pracy sprężarki.
6. Duży i czytelny wyświetlacz LCD.
7. Schemat połączenia na obudowie.
8. Minimalistyczna i lekka konstrukcja wykonana z najwyższej klasy komponentów.
9. Szeroki zakres regulacji temperatur (-50 do 90 stopni C).
10. Automatyczny alarm przekroczenia temperatury lub gdy wystąpi błąd czujnika.

✅ Schemat urządzenia

1. Przycisk wyłączania / włączania termostatu
2. Przycisk "GÓRA"
3. Przycisk "SET"
4. Przycisk "DÓŁ"
5. Kontrolka pracy w trybie grzania
6. Kontrolka pracy w trybie chłodzenia
7. Kontrolka menu ustawień

✅ Opisy błędów:

Błąd czujnika:

Sterownik aktywuje alarm czujnika, kiedy jego obwód jest rozwarty, lub zwarty. Sterownik przestaje działać, i sygnalizuje błąd sygnałem dźwiękowym i komunikatem „EE” na wyświetlaczu. Aby wyłączyć alarm, należy przycisnąć dowolny przycisk. Gdy usterka zostanie usunięta, sterownik przejdzie do trybu normalnej pracy.

Temperatura poza dopuszczalnym zakresem:

Gdy temperatura przekroczy dopuszczalne wartości pomiarowe, sterownik przestaje działać i sygnalizuje błąd sygnałem dźwiękowym, oraz komunikatem „HH” na wyświetlaczu. Aby zatrzymać alarm, należy przycisnąć dowolny przycisk. Gdy temperatura znajdzie się w dopuszczalnym zakresie pomiarowym, sterownik powróci do normalnego trybu pracy.

INSTRUKCJA:

Obsługa urządzenia

1. Sprawdzanie parametrów:

Podczas normalnej pracy, nacisnąć raz przycisk ▲. Zostanie wyświetlona zadana temperatura. Jednokrotne naciśnięcie przycisku ▼ spowoduje wyświetlenie zadanej histerezy.

2. Ustawianie parametrów:

Podczas normalnej pracy, przytrzymać przycisk „S” przez około 3 sekundy. Uruchomi się tryb nastawy temperatury, a na wyświetlaczu pojawi się „F1”, dioda SET będzie świecić. Za pomocą strzałek, przechodzimy do kolejnych pozycji ustawień, które opisane zostaną w poniższej tabeli. Aby przeprowadzić zmianę wartości żądanego ustawienia, należy wybrać odpowiednią pozycję, następnie trzymając przycisk „S”, zmienić wartość nastawy za pomocą przycisku ▲ lub ▼. Po ustawieniu zadanej wartości, należy zwolnić przycisk „S” i jednokrotnie nacisnąć przycisk zasilania. Spowoduje to zapisanie ustawionych wartości i powrót do trybu wyświetlania aktualnej temperatury. Jeśli po wejściu w tryb ustawień, w czasie 10 sekund nie wykona się żadnej operacji, urządzenie automatycznie powróci do trybu normalnej pracy. Jeśli podczas zapisu parametrów, wystąpi błąd (na wyświetlaczu pojawi się „Er”), sterownik powróci do trybu normalnej pracy w czasie 3 sekund.

3. Przywracanie ustawień fabrycznych

W przypadku wystąpienia błędu, na wyświetlaczu pojawi się „Er”. Wciśnięcie dowolnego przycisku w tym momencie, spowoduje przywrócenie ustawień domyślnych i powrót do trybu normalnej pracy.

Praca urządzenia

Podczas normalnej pracy, przytrzymanie przycisku zasilania przez ponad 3 sekundy, spowoduje wyłączenie się urządzenia. Podczas gdy sterownik jest wyłączony, przytrzymanie przycisku zasilania spowoduje włączenie urządzenia.

Podczas normalnej pracy sterownika, wyświetlacz wskazuje aktualnie mierzoną temperaturę, sterownik może przełączać się między trybami grzania i chłodzenia.

Chłodzenie rozpoczyna się, gdy dioda „Cool” zacznie świecić. Gdy mierzona temperatura, jest większa od temperatury zadanej + ustawionej histerezy, sterownik rozpoczyna chłodzenie, zwierając styki przekaźnika chłodzenia. Jeśli dioda chłodzenia miga, sygnalizuje to opóźnienie włączenia sprężarki. Jeśli temperatura mierzona, jest mniejsza od temperatury zadanej, sterownik przestaje chłodzić, dioda „Cool” nie świeci, i styki przekaźnika chłodzenia rozwierają się.

Grzanie rozpoczyna się, kiedy temperatura mierzona jest mniejsza od temperatury zadanej – ustawionej histerezy. Dioda „Heat” świeci się, sterownik zwiera styki przekaźnika grzania. Kiedy temperatura mierzona jest większa od temperatury zadanej, grzanie wyłącza się.
