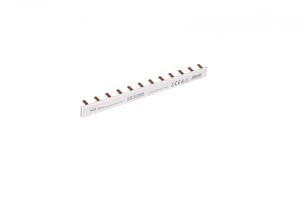

Szyna prądowa łączeniowa - sztyftowa 1-fazowa 80A 12 modułów 16 mm² 81997006
Szyna prądowa łączeniowa sztyftowa przeznaczona do rozdzielnic jednofazowych, służąca do łączenia fazowych wyprowadzeń urządzeń modułowych. Produkt stosowany w instalacjach elektrycznych wymagających rozprowadzenia prądu o znamionowym natężeniu 80 A przy przewodach o przekroju do 16 mm².
Cechy techniczne
- Typ: szyna prądowa łączeniowa — sztyftowa, 1-fazowa
- Znamionowy prąd ciągły Iu: 80 A
- Przekrój przewodu: 16 mm²
- Liczba modułów: 12 (przeznaczona do montażu elementów modułowych o standardowych szerokościach odpowiadających odstępowi 17,8 mm)
- Długość: 213,6 mm
- Z izolacją: Tak (izolacja nominalna zapewniająca separację części czynnych)
- Rodzaj połączenia elektrycznego: Pin / sztyft
- Wielkość odstępów: 17,8 mm
- Odpowiednia do urządzeń z torem N: Nie — nie przeznaczona do pełnienia funkcji toru neutralnego
Zastosowanie produktu
- Łączenie fazowych styków wyłączników i modułów w rozdzielnicach jednofazowych — montaż tam, gdzie wymagany jest prąd ciągły do 80 A
- Instalacje mieszkaniowe, lekkie instalacje przemysłowe i usługowe wymagające zgrupowanego rozprowadzenia fazy dla maksymalnie 12 modułów
- Zastosowanie z modułowymi aparatami o odstępach 17,8 mm; nie stosować jako tor N ani do urządzeń wymagających dedykowanego przewodu neutralnego
- Możliwość zabezpieczenia osłoną ochronną OSP-5M i zamknięcia końców zaślepką ZSP1F dla zachowania izolacji i estetyki rozdzielnicy
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy szyna prądowa łączeniowa może pełnić funkcję toru neutralnego N?
Nie. Ta szyna prądowa łączeniowa jest przeznaczona wyłącznie do rozprowadzenia fazy; konstrukcja i połączenie pin/sztyft nie spełniają wymagań stosowania jako tor neutralny.
- Jak dobrać aparaty modułowe do tej szyny prądowej łączeniowej?
Wybieraj aparaty modułowe zgodne z odstępem 17,8 mm i łącznej ilości 12 modułów — szyna prądowa łączeniowa została zaprojektowana do bezpośredniego połączenia fazowego aparatów o takim rozstawie.
