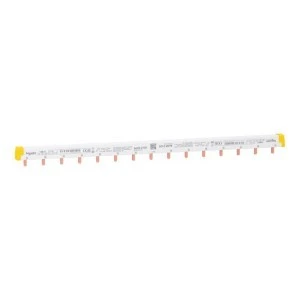

Szyna łączeniowa grzebieniowa (trzpieniowa) Acti9 C120/NG125 to izolowany element przyłączeniowy 3-biegunowy, przeznaczony do rozdziału faz L1/L2/L3 w aparaturze modułowej, zgodny z normą EN/IEC 61439-1.
Stosowana jest do poziomego łączenia i zasilania do 5 wyłączników w rozdzielnicy (3P) przy prądzie do 63 A, ułatwiając szybki i uporządkowany montaż instalacji elektrycznej.
Dane techniczne:
Producent: Schneider
Gama produktów: Acti 9
Typ produktu lub komponentu: szyna grzebieniowa
Sposób montażu: poziomy
Kategoria akcesoriów / części oddzielnych: akcesoria przyłączeniowe
Opis linii: 3L
Długość w modułach 18 mm: 22
Normy: EN/IEC 61439-1
Ilość podłączanych urządzeń: 5 (3L)
Typ rozdziału: L1 / L2 / L3
Konfiguracja biegunów dla 1 drogi: 3P
Maksymalny prąd na wyjściu: 63 A
Rozstaw przyłączy: 27 mm
Typ podłączenia: ząb
Odstęp między drogami: 81 mm
Oznakowanie: L1 / L2 / L3
Izolacja: izolowana
Prezentacja urządzenia: z możliwością odcięcia
Znamionowy prąd łączeniowy (Ie): 125 A w 40°C
Znamionowe napięcie łączeniowe (Ue): 500 V AC (prąd przemienny)
Znamionowe napięcie izolacji (Ui): 500 V AC (prąd przemienny)
Miejsce montażu: góra – na zaciski typu tunelowego, spód – na zaciski typu tunelowego
Szerokość w modułach 9 mm: 45
Szerokość: 405 mm
Kolor: biały (RAL 9003)
Zgodność gamy: Acti9 NG125; Acti9 C120
Odporność ogniowa: 960°C (30 s), zgodnie z IEC 60695-2-1
Dane logistyczne
Ean
3303430148135
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
