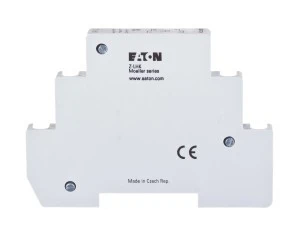

Styki pomocnicze 1Z 1R montaż boczny Z‑LHK 248440
- Producent:EATON
- Indeks producenta:248440
- Indeks TIM:1119-111YY-KM086
- Kategoria:Styki pomocnicze
- Ocena:5/5(1 opinia)
Cena:
Styki pomocnicze 1Z 1R montaż boczny Z-LHK 248440
Z-LHK 248440 to bocznie montowany łącznik pomocniczy do wyłączników serii Z, przeznaczony do sygnalizacji stanu i realizacji obwodów pomocniczych w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Konfiguracja styków: 1Z (zwierny, NO) + 1R (rozwierny, NC)
- Napięcie znamionowe Ue: 230 V AC
- Prąd znamionowy: 6 A
- Zakres temperatur pracy: -5 °C do +40 °C
- Szerokość montażowa: 0,5 TE
- Sposób montażu: montaż boczny (dołączany do obudowy/wyłącznika)
- Rodzaj połączenia elektrycznego: połączenie śrubowe
- Kompatybilność normowa: IEC/EN 61439; klasyfikacja ETIM 6.0; zgodność z dyrektywą niskonapięciową 2006/95/EC i normami EN60669-1/10 przy instalacji zgodnej z instrukcją producenta
- Dostarczany bez dodatkowego osprzętu
- PKWiU: 27.12.23.0
- Przeznaczenie: odpowiedni do współpracy z wyłącznikami nadprądowymi (tak); nieodpowiedni do wyłączników różnicowoprądowych oraz wielu typów przekaźników i urządzeń sterujących (zgodnie z danymi producenta)
Zastosowanie produktu
- Sygnalizacja stanu wyłączników nadprądowych w rozdzielnicach i szafach sterowniczych
- Realizacja obwodów interlock i alarmowych (obwody pomocnicze do 230 V, 6 A)
- Montaż boczny w zestawieniach modułowych serii Z wymagających szerokości 0,5 TE
- Zastosowanie w instalacjach przemysłowych i budynkowych do zdalnego raportowania pozycji przełącznika; nie stosować jako element sterujący bezpośrednio załączającym obciążenia mocy
Dane techniczne
CN
85363010
Sposób montażu
Montaż boczny
Odpowiedni do wyłącznika różnicowoprądowego z zabezpieczeniem nadprądowym
Nie
Odpowiedni do wiszącej stacji sterującej
Nie
Odpowiedni do przekaźnika impulsowego/bistabilnego
Nie
Odpowiedni do rozłącznika mocy
Nie
Odpowiedni do przekaźnika modułowego
Nie
Odpowiedni do łącznika krzywkowego
Nie
Odpowiedni do przełącznika skokowego
Nie
Do wyłącznika mocy
Nie
Odpowiedni do przełącznika wiszącego
Nie
Odpowiedni do stycznika mocy
Nie
Odpowiedni do wyłącznika pozycyjnego
Nie
Liczba styków rozwiernych
1
Liczba styków przełącznych
0
PKWiU
27.12.23.0
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Odpowiedni do wyłącznika różnicowoprądowego
Nie
Odpowiedni do przekaźnika pomocniczego
Nie
Odpowiedni do wyłącznika nadprądowego
Tak
Odpowiedni do wyłącznika magnetycznego
Nie
Odpowiedni do wyłącznika silnikowego
Nie
Odpowiedni do przycisku tablicowego
Nie
Odpowiedni do wyłącznika bezpieczeństwa
Nie
Odpowiedni do elementu czołowego
Nie
Odpowiedni do stycznika instalacyjnego / przekaźnika instalacyjnego
Nie
Odpowiedni do wyłącznika nadprądowego / wyłącznika różnicowoprądowego
Nie
Odpowiedni do przekaźnika impulsowego
Nie
Liczba styków zwiernych
1
Dane logistyczne
Ean
4015082484408
Szerokość opakowania [mm]
65
Waga z opakowaniem [kg]
0.04
Opakowanie zbiorcze produktu
1/4/120/4320 szt.
Wysokość opakowania [mm]
15
Długość opakowania [mm]
90
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyEATON ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Galaktyczna 30, 80-299 Gdańsk
Adres e-mailwsparcietech@eaton.com
Adres strony internetowejhttps://www.eaton.com/pl/pl-pl.html
5/5
(1 opinia)5
1 opinia
4
0 opinii
3
0 opinii
2
0 opinii
1
0 opinii
17.02.2018|Opinia niezweryfikowana zakupem
Styk pomocniczy Z-LHK od Eaton. Posiada po 1 styku rozwiernym i zwiernym, napięcie 230V. Produkt jest łatwy w montażu, wykonany z trwałego tworzywa przez co obudowa nię pęka jak u chińskich zamienników. Zdecydowanie jeden z lepszych produktów w swojej cenie.
