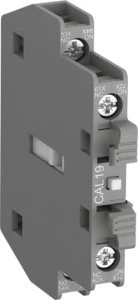

Styki pomocnicze 1Z+1R CAL 19-11B montaż boczny 1SFN010820R3311
Blok styków pomocniczych CAL19-11B przeznaczony do montażu bocznego na stycznikach serii AF116…AF370; pełni funkcję sygnalizacji stanu oraz rozdzielenia obwodów pomocniczych w układach sterowania.
Cechy techniczne
- Konfiguracja styków: 1 styk zwierny (NO) + 1 styk rozwierny (NC)
- Przeznaczenie: do współpracy ze stycznikami AF116…AF370 (montaż boczny)
- Napięcie obwodu pomocniczego: 24–690 V
- Znamionowy prąd pracy dla AC-15, 230 V: 4 A
- Wymiary (DxSxG): 79 × 14.9 × 67.3 mm
- Masa: 0,04 kg
- Moment dokręcający dla zacisków: 1 N·m
- Liczba styków przełącznych: 0
- Typ produktu: blok styków pomocniczych CAL19-11B; kod zamówieniowy 1SFN010820R3311
Zastosowanie produktu
- Rozszerzenie funkcji styczników AF116…AF370 o dodatkowe sygnalizacyjne i sterujące styki pomocnicze
- Obwody kontroli i sygnalizacji stanu (feedback) w rozdzielnicach i szafach sterowniczych
- Realizacja prostych blokad sekwencyjnych oraz logiki bezpieczeństwa w układach sterowania
- Instalacja boczna na styczniku — montaż mechaniczny zgodnie z instrukcją producenta; stosować moment dokręcania 1 N·m dla zacisków
- Przełączanie obwodów sterowania AC-15 do 4 A (230 V); przy większych prądach stosować dodatkowy przekaźnik pomocniczy
