Styk pomocniczy zestyk zwierny 1NO przód do przełączników, przycisków sterowniczych serii RMQ‑Titan z zaciskiem Cage Clamp EATON

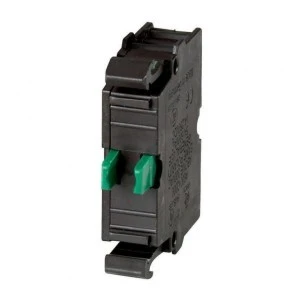

Element stykowy Eaton z serii Moeller® M22 to styk pomocniczy montowany od frontu, który realizuje funkcję łączeniową w torach sterowania i sygnalizacji.

Stosuje się go jako część aparatury sterowniczej (np. przycisków lub przełączników serii M22) do przekazywania sygnałów stanu do układów automatyki, sterowników, kontrolek lub systemów nadzoru.

Wyposażony w zacisk sprężynowy Cage Clamp.

Dane techniczne

• Producent / seria: Eaton Moeller® M22
• Typ: styk pomocniczy (element stykowy)
• Numer katalogowy: 216384
• Kod modelu: M22-CK10
• Konfiguracja styków: 1 NO (1 zwierny)
• Połączenie: zacisk sprężynowy Cage Clamp
• Montaż: czołowy, na zatrzask; montaż od góry, zintegrowany
• Prąd roboczy Ie: 6 A (AC-15, 230 V), 4 A (AC-15, 400 V), 2 A (AC-15, 500 V), 3 A (DC-13, 24 V)
• Napięcie robocze Ue: do 500 V AC, do 220 V DC
• Napięcie izolacji Ui: 500 V
• Napięcie udarowe Uimp: 6 kV
• Konwencjonalny prąd cieplny Ith: 4 A
• Częstotliwość pracy: do 3 600 operacji/h
• Temperatura pracy: –25°C do +70°C
• Temperatura przechowywania: –25°C do +85°C
• Stopień ochrony: IP20
• Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
• Wymiary (S × W × G): 32 × 10 × 38 mm
• Masa: 0,01 kg
• Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947-5 (w tym UL 508)
