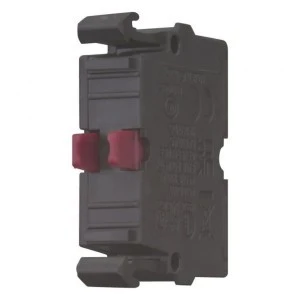

Element stykowy Eaton z serii Moeller® M22 to styk pomocniczy montowany od frontu, który realizuje funkcję łączeniową w torach sterowania i sygnalizacji.
Stosuje się go jako część aparatury sterowniczej (np. przycisków lub przełączników serii M22) do przekazywania sygnałów stanu do układów automatyki, sterowników, kontrolek lub systemów nadzoru.
Dane techniczne
Producent / seria: Eaton Moeller® M22
Typ produktu: Element stykowy (styk pomocniczy)
Numer katalogowy: 216378
Kod modelu: M22-K01
Kategoria produktu: Akcesoria
Konfiguracja styków: 1 NC (1 styk rozwierny)
Liczba styków: 1
Typ styku: pojedynczy
Rodzaj połączenia: zaciski śrubowe
Sposób montażu: montaż czołowy, na zatrzask
Model: montaż od góry, zintegrowany
Prąd roboczy Ie: do 6 A (AC-15, 230 V), do 4 A (AC-15, 400 V), do 2 A (AC-15, 500 V), do 3 A (DC-13, 24 V)
Napięcie robocze Ue: do 500 V AC, do 220 V DC
Napięcie izolacji Ui: 500 V
Napięcie udarowe Uimp: 6 kV
Konwencjonalny prąd cieplny Ith: 4 A
Znamionowy umowny prąd zwarciowy (Iq): 1 kA
Częstotliwość pracy: do 3 600 operacji/h
Siła uruchamiania: maks. 5 N
Skok siłownika: 4,8 mm
Skok pokrętła: 5,7 mm
Moment roboczy: 0,8 Nm
Temperatura pracy: –25°C do +70°C
Temperatura przechowywania: –25°C do +85°C
Stopień ochrony: IP20
Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
