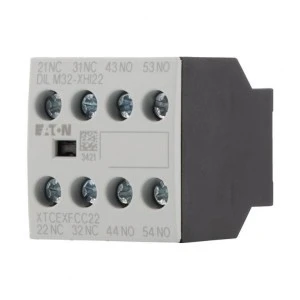

Styk pomocniczy zestyk 2NO + 2NC 6A przód do styczników mocy serii DILM (7‑10 do 38‑10) EATON 277377

Moduł styków pomocniczych Eaton z serii Moeller® DILM to akcesorium rozszerzające stycznik o dodatkowe tory stykowe do realizacji funkcji sygnalizacji i sterowania w obwodach pomocniczych.

Stosuje się go do styczników mocy serii DILM (m.in. DILM7-10 do DILM38-10), aby przekazywać informację o stanie stycznika do układów automatyki, zabezpieczeń lub systemów nadzoru.

Dane techniczne

• Producent: Eaton
• Seria / typ: Eaton Moeller® DILM – moduł styków pomocniczych
• Symbol produktu: DILM32-XHI22
• Numer katalogowy: 277377
• Wykonanie: moduł styków pomocniczych do montażu przedniego (model: montaż od góry)
• Liczba biegunów / styków: 4 (2 NO + 2 NC)
• Cechy: blokowane styki przeciwstawne (IEC 60947-5-1, załącznik L)
• Rodzaj połączenia: zaciski śrubowe
• Prąd roboczy Ie: 6 A (AC-15, 230 V), 4 A (AC-15, 400 V), 2,5 A (DC-13, 24 V)
• Napięcie robocze Ue: do 500 V AC
• Napięcie izolacji Ui: 690 V
• Zabezpieczenie przeciwzwarciowe: maks. 10 A gG/gL (bez sklejenia styków)
• Trwałość elektryczna: 1 300 000 operacji (AC-15, 230 V, 3 A)
• Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
• Napięcie udarowe Uimp: 6 kV
• Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
• Temperatura przechowywania: –40°C do +80°C
• Wymiary (S × W × G): 36 × 38 × 45 mm
• Masa: 0,048 kg
• Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947, VDE
