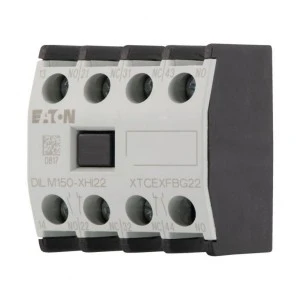

Styk pomocniczy zestyk 2NO + 2NC 6A czołowy do styczników mocy serii DILM (od 40 do 170) EATON 277950

Moduł styków pomocniczych Eaton z serii Moeller® DILM to czołowy blok styków, który rozbudowuje stycznik o dodatkowe tory pomocnicze do realizacji funkcji sterowania i sygnalizacji.

Stosuje się go ze stycznikami mocy serii DILM (np. DILM40 do DILM170) w układach automatyki, aby przekazywać informację o stanie stycznika do obwodów sterowniczych i nadzorczych.

Dane techniczne

• Producent: Eaton
• Seria / typ: Eaton Moeller® DILM – moduł styków pomocniczych
• Symbol produktu: DILM150-XHI22
• Numer katalogowy: 277950
• Wykonanie: moduł styków pomocniczych do montażu przedniego
• Liczba biegunów / styków: 4 (2 NO + 2 NC)
• Cechy: blokowane styki przeciwstawne (IEC 60947-5-1, załącznik L)
• Rodzaj połączenia: zaciski śrubowe
• Sposób montażu: montaż na zatrzask
• Prąd roboczy Ie: 6 A (AC-15, 230 V), 4 A (AC-15, 400 V), 1,5 A (AC-15, 500 V)
• Napięcie robocze Ue: do 500 V AC
• Napięcie izolacji Ui: 690 V
• Zabezpieczenie przeciwzwarciowe: maks. 16 A gG/gL (bez sklejenia styków)
• Trwałość elektryczna: 1 300 000 operacji (AC-15, 230 V, 3 A)
• Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
• Napięcie udarowe Uimp: 6 kV
• Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
• Temperatura przechowywania: –40°C do +80°C
• Wymiary (S × W × G): 45 × 46 × 39 mm
• Masa: 0,055 kg
• Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947, VDE
