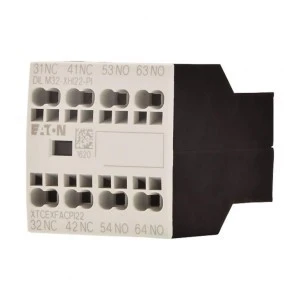

Moduł styków pomocniczych Eaton z serii Moeller® DILM to przedni blok styków, który rozbudowuje stycznik o dodatkowe tory pomocnicze do realizacji funkcji sterowania i sygnalizacji.
Stosuje się go ze stycznikami mocy serii DILM (np. DILM7-10 do DILM38-10) w układach automatyki, aby przekazywać informację o stanie stycznika do obwodów sterowniczych i nadzorczych.
Dane techniczne
Producent: Eaton
Seria / typ: Eaton Moeller® DILM – moduł styków pomocniczych
Symbol produktu: DILM32-XHI22-PI
Numer katalogowy: 199311
Wykonanie: moduł styków pomocniczych do montażu przedniego (montaż górny, na zatrzask)
Liczba biegunów / styków: 4 (2 NO + 2 NC)
Cechy: blokowane styki przeciwstawne (IEC 60947-5-1, załącznik L); możliwość pracy jako styki lustrzane (IEC/EN 60947-4-1, załącznik F)
Rodzaj połączenia: zaciski wtykowe Push-in
Prąd roboczy Ie: 4 A (AC-15 do 415 V), 1,5 A (AC-15, 500 V), 2,5 A (DC-13, 24 V)
Napięcie robocze Ue: do 500 V AC
Napięcie izolacji Ui: 690 V
Zabezpieczenie przeciwzwarciowe: maks. 10 A gG/gL (bez sklejenia styków)
Trwałość: elektryczna do 1 300 000 operacji; mechaniczna do 10 000 000 operacji
Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
Napięcie udarowe Uimp: 6 kV
Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
