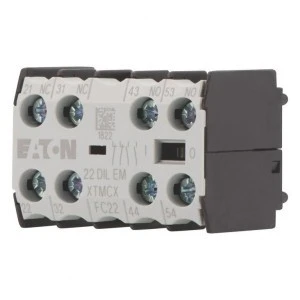

Styk pomocniczy zestyk 2NO + 2NC 4A czołowy do styczników mocy serii DILEM EATON 010112

Moduł styków pomocniczych Eaton z serii Moeller® DILM to czołowy blok styków, który rozbudowuje stycznik o dodatkowe tory pomocnicze do realizacji funkcji sterowania i sygnalizacji.

Stosuje się go ze stycznikami mocy serii DILEM w układach automatyki, aby przekazywać informację o stanie stycznika do obwodów sterowniczych i nadzorczych.

Dane techniczne

• Producent: Eaton
• Seria / typ: Eaton Moeller® DILEM – moduł styków pomocniczych
• Symbol produktu: 22DILEM
• Numer katalogowy: 010112
• Wykonanie: moduł styków pomocniczych do montażu przedniego (montaż górny)
• Liczba biegunów / styków: 4 (2 NO + 2 NC)
• Cechy: blokowane styki przeciwstawne zgodnie z IEC 60947-5-1, załącznik L
• Rodzaj połączenia: zaciski śrubowe
• Prąd roboczy Ie: 4 A (AC-15, 230 V), 2 A (AC-15, 400 V), 2,5 A (DC, 24 V)
• Napięcie robocze Ue: do 600 V AC
• Napięcie izolacji Ui: 690 V
• Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
• Napięcie udarowe Uimp: 6 kV
• Temperatura pracy: –25°C do +50°C (w obudowie –25°C do +40°C)
• Temperatura przechowywania: –40°C do +80°C
• Wymiary (S × W × G): 45 × 32 × 36 mm
• Masa: 0,04 kg
• Zgodność / certyfikaty: CE, UL, CSA, IEC/EN 60947, VDE
