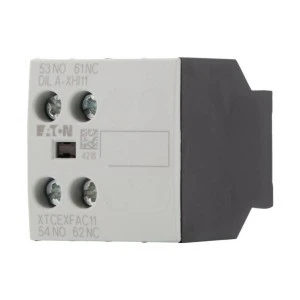

Moduł styków pomocniczych Eaton z serii Moeller® DILA to czołowy blok styków, który rozbudowuje stycznik o dodatkowe tory pomocnicze do realizacji funkcji sterowania i sygnalizacji.
Stosuje się go ze stycznikami mocy serii DILM (od DILM7 do DILM38) w układach automatyki, aby przekazywać informację o stanie stycznika do obwodów sterowniczych i nadzorczych.
Dane techniczne
Producent: Eaton
Seria / typ: Eaton Moeller® DILA – moduł styków pomocniczych
Symbol produktu: DILA-XHI11
Numer katalogowy: 276421
Wykonanie: moduł styków pomocniczych do montażu przedniego (montaż od góry)
Liczba biegunów / styków: 2 (1 NO + 1 NC)
Cechy: blokowane styki przeciwstawne zgodnie z IEC 60947-5-1, załącznik L
Rodzaj połączenia: zaciski śrubowe
Stopień ochrony: IP20
Sposób montażu: montaż od przodu
Prąd roboczy Ie: 4 A (AC-15, 230 V), 4 A (AC-15, 400 V), 1,5 A (AC-15, 500 V), 2,5 A (DC-13, 24 V)
Napięcie robocze Ue: do 500 V AC
Napięcie izolacji Ui: 690 V
Konwencjonalny prąd cieplny Ith: 16 A
Zabezpieczenie przeciwzwarciowe: maks. 10 A gG/gL (bez sklejenia styków)
Bezpieczne odłączanie: 400 V AC (zgodnie z EN 61140)
Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
Napięcie udarowe Uimp: 6 kV
Temperatura pracy: –25°C do +60°C (w obudowie –25°C do +40°C)
