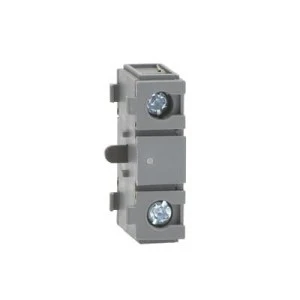

Styk pomocniczy 1Z (montaż strona LEWA przełącznika do 125A) OA7G10 1SCA022673R1140
Styk pomocniczy OA7G10 to pojedynczy blok styku zwiernego (1 NO) przeznaczony do montażu bocznego po stronie lewej przełączników do 125 A; służy do sygnalizacji pozycji oraz realizacji obwodów pomocniczych i sterujących.
Cechy techniczne
- Numer katalogowy: 1SCA022673R1140 (OA7G10).
- Typ: blok styku pomocniczego, 1 styk zwierny (NO).
- Maksymalny prąd styków: 16 A.
- Znamionowe napięcie izolacji: 690 V.
- Wymiary (S × W × G): 11 × 21 × 37 mm; masa netto: 0,015 kg.
- Sposób montażu: montaż boczny (strona lewa przełącznika do 125 A).
- Rodzaj połączenia elektrycznego: połączenie śrubowe.
- Przeznaczenie: do współpracy z przełącznikami skokowymi i systemami sterowania w rozdzielnicach.
- Informacja instalacyjna: instrukcja instalacji dla serii OA1G/OA7G/OA8G zawiera wymagania dotyczące przewodów, rodzajów śrub, momentów dokręcania oraz dopuszczalnych obciążeń — należy stosować się do niej przy montażu i eksploatacji.
Zastosowanie
- Sygnalizacja pozycji przełączników i wyzwalanie obwodów pomocniczych.
- Integracja z układami sterowania PLC i systemami automatyki przemysłowej.
- Montowanie w szafach sterowniczych i rozdzielnic jako element monitoringu stanu łączników.
- Stosowanie z przełącznikami skokowymi do 125 A, gdzie wymagane są dodatkowe styki zwierne do sterowania lub sygnalizacji.
