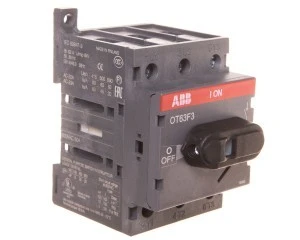

Rozłącznik izolacyjny 3P 63A bez napędu OT63F3 1SCA105332R1001
OT63F3 to trzybiegunowy rozłącznik izolacyjny o znamionowym prądzie 63 A, przeznaczony do ręcznego rozłączania obwodów energetycznych. Urządzenie z napędem czołowym (bez wałka i rączki) stosuje się jako rozłącznik główny w rozdzielnicach i instalacjach przemysłowych oraz budynkowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 63 A
- Liczba biegunów: 3 (3P)
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Zakres przekrojów przewodów: 1,5–35 mm²
- Stopień ochrony części czołowej: IP20 (osłona zacisków kablowych)
- Element przełączający: dźwignia, napęd umieszczony z przodu (bez wałka i rączki)
- Brak styków pomocniczych: zwierne 0, rozwierne 0, przełączne 0
- Brak wbudowanego napędu silnikowego i opcji napędu/zasilacza wyzwalającego
- Z mechanizmem ryglującym: nie
- Budowa: urządzenie mocowane na stałe
- Wymiary: szer. 52,5 mm, dł. 91,5 mm, wys. 72,5 mm; masa: 0,25 kg
- Przeznaczenie obciążeniowe: możliwość stosowania w obwodach trójfazowych do maks. 30 HP
- Montaż: na płycie lub na szynie DIN; odpowiedni do montażu płaskiego oraz montażu czołowego centralnie
Zastosowanie
- Jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych
- Do odłączania zasilania w trójfazowych obwodach mocy (do ~30 HP)
- W instalacjach wymagających połączeń śrubowych oraz przewodów o przekroju 1,5–35 mm²
- Montaż na płycie lub na standardowej szynie DIN; montaż czołowy centralny tam, gdzie wymagane jest manualne odłączanie z napędem czołowym
- Nie służy jako rozłącznik bezpieczeństwa ani wyłącznik awaryjny; nie posiada dodatkowych styków pomocniczych ani napędu silnikowego
